發視頻資料介紹
HC-F系列變頻器外觀結構分塑殼和金屬殼兩大類。其中塑料外殼采用優質聚碳材料模壓而成，造型美觀且強度高、韌性好；金屬外殼采用先進的表面噴粉噴塑工藝，色澤考究、外觀優美。
?
2.1 產品型號

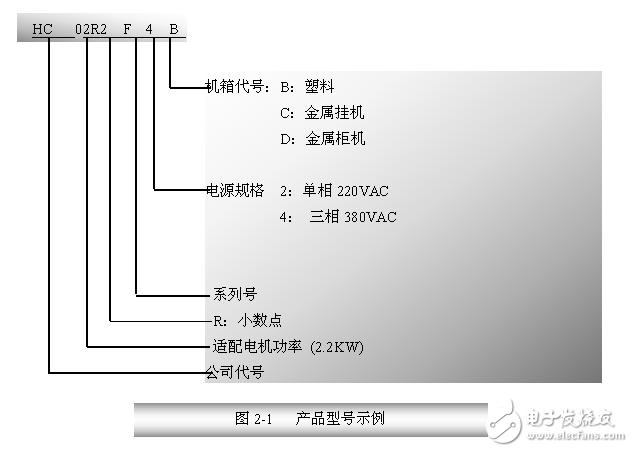

產品型號意義為（以三相2.2KW帶內置制動單元的變頻器為例）
3.2.1 標準配線圖
控制回路配線應與主回路配線相互分開，不可置于同一線路管槽中，以避免可能引起的干擾。
控制配線應選用帶屏蔽層的多芯線，導線截面積宜選0.3～0.5mm2，信號線不宜過長。

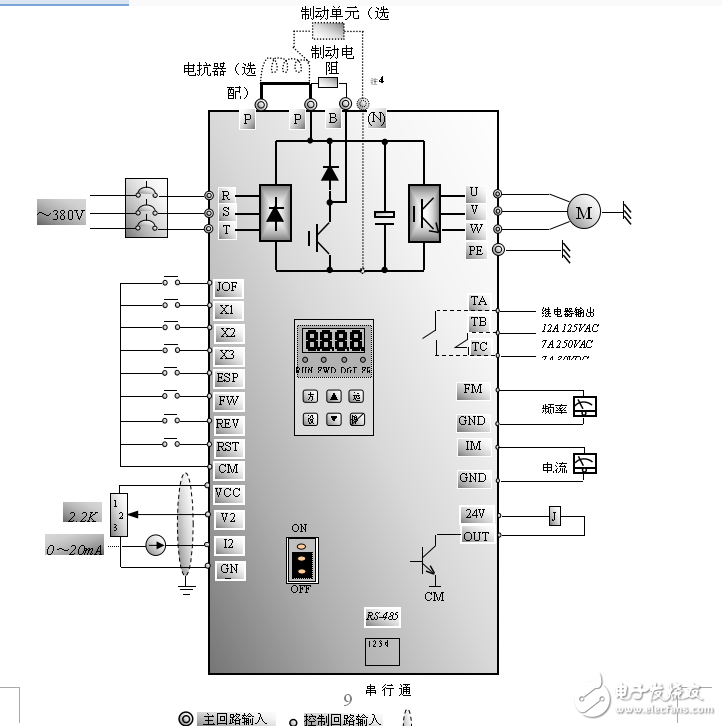

變頻器主回路和控制回路配線方式如下圖所示：圖3-3為三相變頻器標準配線圖。
說明：制動電阻與制動單元均為選配件，其選配標準見附錄3（P63）。
