通常情況下，提起搭建PXI系統，首先想到的是NI。但是小編要告訴大家，構建PXI系統不僅僅只有NI，本文會介紹一種更加緊湊、簡便、通用性更高的PXI系統。本文還會介紹：什么是PXI？PXI系統組成。PXI機箱，機箱槽位數和尺寸，PCI和PCI Express通信總線，機箱電源，風扇，管理系統/診斷功能，內置外設，定時和同步。系統控制器。軟件。儀器模塊。

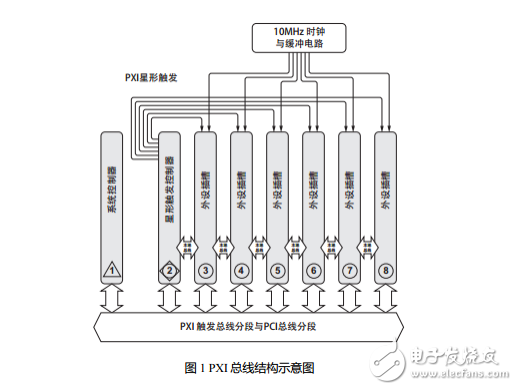

什么是 PXI？ PXI （PCI extensions for Instrumentation，面向儀器系統的 PCI 擴展） 一種模塊化儀器系統，設計上利用了 PCI 和 PCIe 總線系統數據高傳輸速率的優點。PXI 結合了 PCI（Peripheral Component Interconnection，外圍組件互連）的電氣總線特性（多點并行總線結構，軟件完全兼容）與 CompactPCI（緊湊 PCI，簡稱 cPCI）的堅固性、模塊化及 Eurocard 機械封裝的特性發展成適合于試驗、測量與數據采集場合應用的機械、電氣和軟件規范。 PXI 的模塊封裝形式雖以 cPCI 標準為基準，但是增加了用于支持觸發功能的引腳和 PXI 本地總線。cPCI 和 PXI 模塊可以互換使用，它們可以用于 cPCI 機箱也可以用于 PXI 機箱，但是將 PXI 模塊安裝到 cPCI 機箱中將失去 PXI 模塊特有的硬件觸發功能和本地總線。而實際應用中，有大量 PXI 模塊并不支持硬件件觸發或本地總線。將 cPCI 模塊安裝到 PXI 機箱將失去 cPCI 模塊特有的功能（如：I/O）。?
