本文通過介紹英威騰Goodrive5000高壓矢量變頻器在南非某銅礦廠給水泵上的應用，分析水泵變頻改造的可行性，以及改造后的節能效益及其它顯著優點。
現場在沒有使用變頻器之前，給水泵的流量調節是采用改變給水泵出口閥門的開度進行的，調節線性度差，大量能量消耗在閥門上。同時由于頻繁的對閥門進行操作，導致閥門的可靠性下降，影響整個系統的穩定運行。

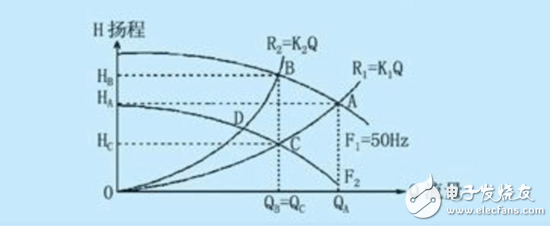

水泵在工頻運行的特性曲線為F1，額定工作點為A，額定流量QA，額定揚程HA，管網理想阻力曲線R1=K1*Q；與流量Q成正比。采用閥門節流控制時，實際管網阻力曲線R2=K2*Q；
采用閥門節流控制，是以增加閥門阻力，消耗水泵的多余能量為代價的。如果水泵在A點工作時，水泵提供的揚程與管路所需要的揚程相等，沒有能量浪費，但是當水泵在B點工作時，水泵提供的揚程為HB，管路所需要的揚程為HB‘，浪費的揚程ΔHB-HB’，相應多消耗的功率為ΔNB=ρgQBΔHB/ηB。
當采用變頻改造后，閥門開度保持在一個較大的范圍內，根據水泵的固有特性，通過調節變頻器的輸出頻率來改變電機的轉速，水泵的運行曲線變成F2，流量與揚程對應的減小，在滿足運行工況要求的同時，降低了電動機的功耗。達到減少能量消耗的目的。
