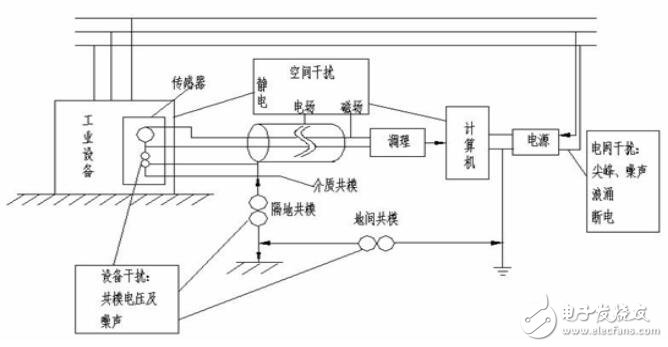

微型計算機控制系統中除了電網引入的嚴重干擾以外，通過控制系統開關量輸入輸出通道引入的干擾也非常嚴重。在工業現場由于輸入輸出的信號線多，長度達到幾百米甚至幾千米，因此干擾將不可避免地會被引入到控制系統中。當有大的電器設備漏電，接地系統不完善，或測量部件絕緣不好，都會使通道中直接串入很高的共模電壓或串模電壓; 各通道的線路如果同處一根電纜中或綁扎在一起，各路間會通過電磁感應而產生相互間的干擾，尤其是將直流信號線與交流信號線同套在一根長達幾百米的管中時，其干擾更為嚴重。這種彼此感應產生的干擾仍然是在通道中形成共模或串模電壓。輕者會使測量信號產生誤差，重者會使有用信號完全淹沒。有時這種通過感應產生的干擾電壓高達幾十伏以上，致使控制系統無法工作。
