發視頻變壓變頻控制原理的介紹及基于DSP的感應電機變壓變頻控制系統的設計
資料介紹
本文介紹了變壓變頻控制原理，以 TMS320LF2407A DSP 為核心設計了感應電機變壓變頻控制系統，給出了硬件結構及軟件流程圖。實驗證明了該系統設計的正確性。
隨著電力電子器件和微處理器的不斷發展，以功率逆變器驅動的可調速交流電機的使用越來越廣泛。功率逆變器能很方便的實現對電機的工作頻率、電壓及電流大小的調節，同時，它能提高電機的工作效率，改善電機的工作性能以及減小工作時產生的噪音。變壓變頻控制（VVVF）是最常見的電機控制方式之一，它是指使施加到定子側的電壓及其頻率比值保持一個恒定的值。這樣定子所產生的磁場大小在整個工作區間內為一個常值。因此，電機可以保持在恒轉矩的狀態下工作。功率逆變器能很容易地控制電機的電壓和電流變化，從而獲得更快的動態響應。變壓變頻具有控制軟硬件實現簡單，性能價格比合理等優點，在實際中得到了廣泛的應用。

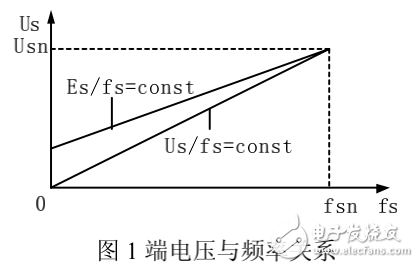

電機磁通的減小勢必造成電機電磁轉矩的減小。如果對定子電阻壓降進行補償，在低頻時可適當提高逆變器的輸出電壓，使 s s E / f ≈常量，如圖 1 所示。這樣電機磁通大體上可以保持恒定。
