Der Aufbau eines kleinen Frequenzzähers ist dank der heutigen Atmel AVR Controller oder aber auch der Mikrochip PIC Controller (um nur zwei zu nennen) relativ schnell und einfach aufzubauen. Dazu werden meist die internen Timer/Counter des Controllers benutzt. Der Counter wird durch das anliegende Signal am Takteingang hoch gezählt. Durch den Timer wird dann der Counter zu einen festgelegten Zeitpunkt stetig ausgelesen und zurückgesetzt. Nehmen wir mal an ein 20Hz TTL-Signal taktet den Counter so steht nun im Counterregister nach einer Sekunde der Wert 20. Dieser wird nur noch auf dem Display oder serielle Schnittstelle ausgegeben. Nach einer erfolgreichen Auktion bei einen einschlägigen Internet Auktionshaus, erwarb ich einige 7Segment Anzeigen, hierfür musste ich mir etwas einfallen lassen. Heraus kam somit ein besagter kleiner preiswerter 50MHz Frequenzzähler, den ich nicht vorenthalten will.

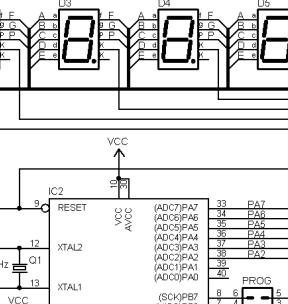

Dabei dienen die ersten 5 Displays für die Anzeige der Frequenz, das sechste und letzte Display zeigt den Bereich an, also Hz, KHz oder MHz. Der Frequenzzähler ist also in der Lage Frequenzen von 1Hz bis 50.000MHz anzuzeigen und schaltet dabei selbstständig den Bereich um. Als Eingangssignal benötigt der Frequenzzähler zurzeit ein 5V TTL Signal. Dies kann man aber noch mit einem kleinen Eingangsverstärker ändern. Eine serielle Schnittstelle stellt später die Verbindung mit dem PC her. Soweit so gut, allerdings besteht nun das Problem das der Countereingang des Controllers vom Takt abhängig ist welches das Blockschaltbild verdeutlicht.
