Protel導出Gerber數據的過程和CAM350打印底片步驟，熱轉印技術diy。
作為工程師，推薦國產完美替代CAM350軟件，具可靠性設計分析功能，
而且免費使用，一鍵分析讓制造成本更低：DFM可制造設計軟件下載
作為工程師，推薦國產完美替代CAM350軟件，具可靠性設計分析功能，
而且免費使用，一鍵分析讓制造成本更低：DFM可制造設計軟件下載
一、Protel 99SE導出方法二、
二Protel DXP導出方法（Altium Designer）
第三步，用Cam350導入Gerber文件打印底片步驟
Protel 99SE如下
在制作文件之前一定要確定圖里面的keepOutLayer完整沒有缺口

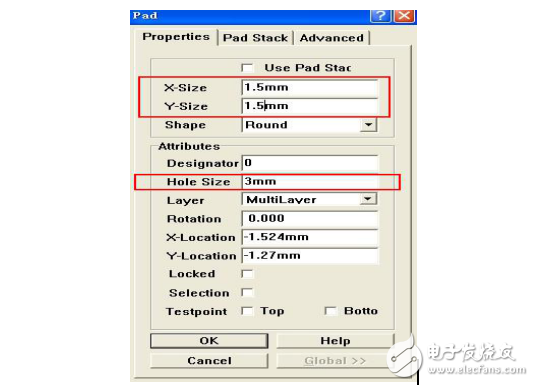

1、 先在keepOutLaye層的四個角上面放四個焊盤（焊盤規格如下）
2、 四個角放好如下圖放的位置一般隨意（但不能離太遠）
