LED 背光維修

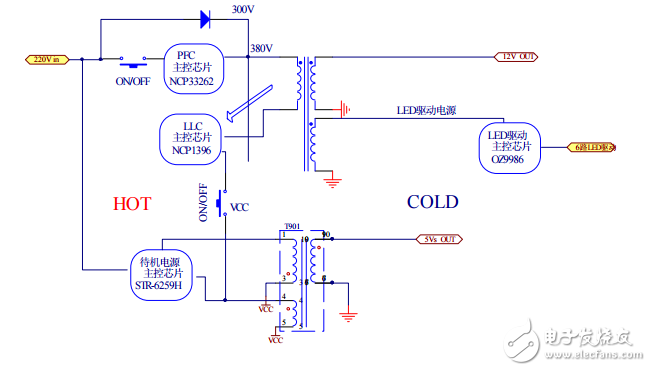

一。 總體介紹：本 LED 開關電源是采用電源部分與 LED 驅動部分二合一的方案。由交流 100V~240V 電壓輸入，電源部分有 3 路輸出，外加 LED 驅動電源。啟動時，由 100V-240V 交流電壓輸入，首先將待機電源啟動，5V 輸出給 CPU 供電，由 CPU 根據整機設定情況發出 ON/OFF（PS-ON）開機指令給電源電路，通過反饋回路將主電接通，100V-240V 交流電壓經整流輸出，通過 PFC 電路將整流后的電壓升到 380V 左右，通過 LLC 電路，經變壓器轉換輸出 12V 和 LED 驅動電源（LED 點亮時約 200V 到 210V）。同時，主板將根據情況輸出 SW 信號和 BRI 信號，電源板接到這兩個信號后，LED 驅動開始工作，背光點亮。電源結構框架如下圖所示：
