發視頻資料介紹

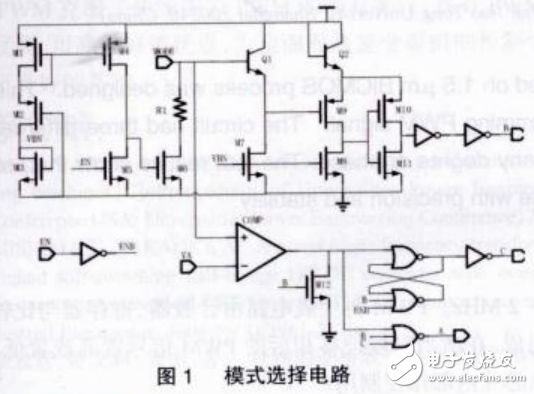

設計了一種基于1.5 pm BiCMOS 工藝下的脈寬調制信號移相電路。該電路可應用于發光二極管驅動芯片中，對調光脈寬調制信號進行移相。電路設計有三種模式以應用在不同的場合，可進行零度、180= 和任意度的移相。測試結果表明：在100 HZ 到20 kHz 脈寬調制信號下，電路的三種模式都能保證信號的精度與移相的穩定。
脈寬調制（ PWM ）信號在電路設計應用中有著廣泛的應用，在發光： 二極管（ LED ）驅動電路中經常用來調節光的亮度。在PWM 信號為高時，發光二極管通電發光，在PWM 信號為低時，發光二極管關掉不發光，使得LED管的平均亮度與PWM 信號的占空比成線性關系。當PWM 信號的頻率大約高F 60 HZ 時，人眼就感覺不到閃爍，而利用PWM 的脈寬的寬度來調節光的亮度具有極高的線性度。對于PWM 信號的移相主要應用在多LED 驅動芯片中或多通道的LED 驅動芯片中。如今大尺寸的LED背光彩電與顯示器越來越多，為了滿足大屏的需求，LED 驅動芯片就會需要兩顆或多顆。對調光PWM 信號進行移相，一方面可以使屏幕的亮度更加均勻，另一方面可以使前級供電電流的峰值變小，減小電磁干擾，提高系統的工作效率。
