一、實驗?zāi)康?/p>

　　1. 學習并掌握超外差收音機的工作原理

　　2. 了解常用電子器件的類別、型號、規格、性能及其使用范圍，能查閱有關的電子器件圖書。能夠正確識別和選用常用的電子器件。

　　3. 熟悉手工焊錫的常用工具的使用及其維護與修理，基本掌握手工電烙鐵的焊接技術。

　　4. 了解電子產品的焊接、調試與維修方法。初步學習調試電子產品的方法，提高動手能力。

　　二、實驗器材

　　1. 電烙鐵、焊錫絲、支架

　　2. 螺絲刀、鑷子、鉗子等必備工具

　　3. 萬用表

　　4. 中夏牌S66E型袖珍收音機實驗套件

　　5. 五號電池兩節

　　三、實驗原理

　　1. 收音機工作原理

　　超外差收音機的工作原理過程將所要收聽的電臺在調諧電路里調好以后，經過電路本身的作用，就變成另外一個預先確定好的頻率（在我國為465KHz），然后再進行放大和檢波。這個固定的頻率，是由差頻作用產生的。如果我們?cè)谑找魴C(jī)內制造—個振蕩電波（通常稱為本機振蕩），使它和外來高頻調幅信號同時送到一個晶體管內混合，這種工作叫混頻。由于晶體管的非線性作用導致混頻的結果就會產生一個新的頻率，這就是外差作用。采用了這種電路的收音機叫外差式收音機，混頻和振蕩的工作，合稱變頻。外差作用產生出來的差頻，習慣上我們采用易于控制的一種頻率，它比高頻較低，但比音頻高，這就是常說的中間頻率，簡稱中頻。任何電臺的頻率，由于都變成了中頻，放大起來就能得到相同的放大量。調諧回路的輸出，進入混頻級的是高頻調制信號，即載波與其攜帶的音頻信號。經過混頻，輸出載波的波形變得很稀疏其頻率降低了，但音頻信號的形狀沒有變。通常將這個過程（混頻和本振的作用）叫做變頻。變頻僅僅是載波頻率變低了，并且無論輸入信號頻率如何變化最終都變?yōu)?65KHz，而音頻信號（包絡線的形狀）沒變。混頻器輸出的攜音頻包絡的中頻信號由中頻放大電路進行一級、兩級甚至三級中頻放大，從而使得到達二極管檢波器的中頻信號振幅足夠大。二極管將中頻信號振幅的包絡檢波出來，這個包絡就是我們需要的音頻信號。音頻信號最后交給低放級放大到我們需要的電平強度，然后推動揚聲器發出足夠的音量。若要求超外差式收音機得到更高的靈敏度，在調諧回路與混頻之間還可以加入高頻放大級然后再去混頻。 根據超外差收音機的原理，我們可以將附錄所示的電路分成以下幾個模塊：調諧回路、變頻回路（包括本振電路、混頻電路和選頻電路）、中頻放大（中放）回路、檢波及AGC回路、低放級回路、功放級回路。其大致過程見下圖：

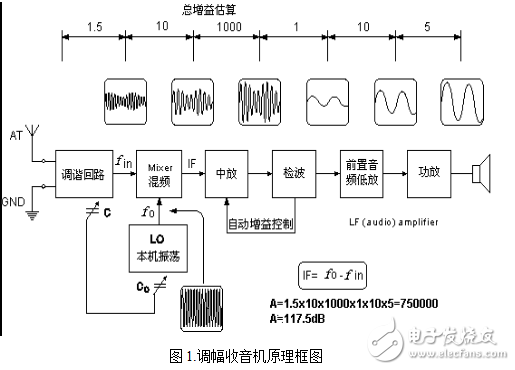

　　圖1.調幅收音機原理框圖
