本任務是完成“電調諧微型 FM 收音機原理圖繪制”， 通過本任務的具體實踐，操作者將
具備利用原理圖元件庫繪制新的原理圖元件的能力，同 時結合本實際產品的分析，逐步培養
對實際應用電路的分析能力。
三、任務實施
步驟 1 原理圖元件符號的制作
在本任務中，需 要制作 SC1088 的符號，制 作過程同任務 1-2步驟 1，制 作效果如圖 1-3-1
所示。
圖 1-3-1
步驟 2 文件建立與繪圖環境設置
文件的建立與環境設置的具體過程不再重復。同任務1-1 的相關操作。
步驟 3 元件提取、放置、參數的整體設置
元件的提取、放置、參數的整體設置同任務1-1 的相關操作。
步驟 4 電氣連線

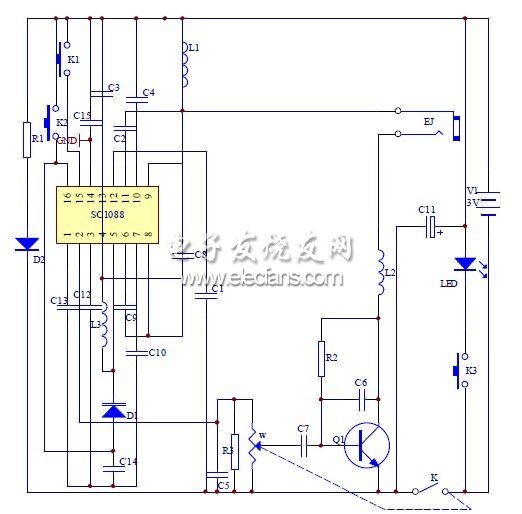

具體操作在任務1-1 中已有詳細說明，不再贅述。已繪制好的電路原理圖如圖 1-3-2 所示。
?
