雙限溫度報警器電路:雙限溫度報警器電路工作原理

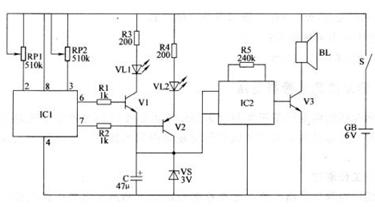

該雙限溫度報警器電路由溫度檢測控制電路、溫度指示電路和聲音報警電路組成，如圖1-35所示。

電路中，溫度檢測控制電路由溫度傳感控制集成電路ICi和電位器RP1、RP2組成；溫度指示電路由電阻器R 1 -R4、電容器C、晶體管V1、V2、發光二極管VL1、VL2和穩壓二極管VS組成；聲音報警電路由音效集成電路IC2,電阻器R5、晶體管V3和揚聲器BL組成。RP1用來設定報警溫度的下限值，RP2用來設定報警溫度的上限值。
IC1是智能型溫度傳感器集成電路，用來檢測溫度。當溫度適宜（被測溫度在報警溫度的上限值和下限值之間）時，ICI的6腳輸出低電平，7腳輸出高電平，V1和V2均處于截止狀態，VU和V L2均不發光，IC2和V3不工作，BL不發聲。
當被測溫度降至報警溫度的下限值時，IC1的7腳由高電平變?yōu)榈碗娖剑筕2導通，V L2點亮，指示被測溫度偏低；同時IC2通電工作，其輸出的音效電信號經V3放大后，驅動BL發出報警聲。
當被測溫度升高至報警溫度的上限值時，IC1的6腳由低電平變?yōu)楦唠娖剑筕1導通，VL1點亮，指示被測溫度偏高；同時IC2通電工作，BL發出報警聲。
元器件選擇
R1一R5選用1/4W金屬膜電阻器或碳膜電阻器。
RPl和RP2均選用小型有機實心電位器。
C選用耐壓值為lOV的鋁電解電容器。
VLl和V L2均選用Φ3mm的高亮度發光二極管，VLl為紅色，V L2為綠色。
VS選用1/2W、3V的硅穩壓二極管。
V1和V3選用S9013或C8050型硅NPN晶體管；V2選用S9015或C8550型硅PNP晶體管。
IC1選用TC602型溫度傳感器集成電路；IC2選用KD9561型音效集成電路。
BL選用0. 25W、8 f的微型電動式揚聲器。
S選用小型單極撥動式開關。
GB選用6V疊層電池。
