1、簡易防火報警器
一、簡易防火報警器概述
如果把本裝置防在倉庫等容易著火的地方，當有明火出現時，報警器報警，當明火消失時，報警器停止報警。

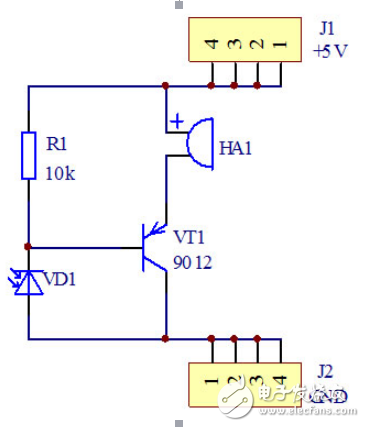

二、簡易防火報警器電路原理圖
三、簡易防火報警器電路分析
電阻R1和紅外接收二極管VD1串聯，構成串聯分壓電路，信號從VD1的負極輸出，送到三極管VT1的基極。三極管起到開關作用，控制蜂鳴器是否發聲。
當接通5V電源電壓時，紅外二極管因為沒有接收到紅外線，所以處于反向截止狀態，從VD1的負極輸出的電壓為高電平，送到三極管VT1的基極，使得三極管處于截止，蜂鳴器不響。
當用打火機打火（模擬出現火情），紅外二極管接收到紅外線，處于導通狀態，從VD1的負極輸出的電壓為低電平，送到三極管VT1的基極，使得三極管處于導通狀態，蜂鳴器發聲。
?
