接觸器聯鎖正反轉控制線路

　　對接觸器聯鎖正反轉控制線路的原理進行了分析，闡述了接觸器聯鎖正反轉控制線路接線圖的工作過程，掌握接觸器聯鎖正反轉控制線路的結構和工作原理。

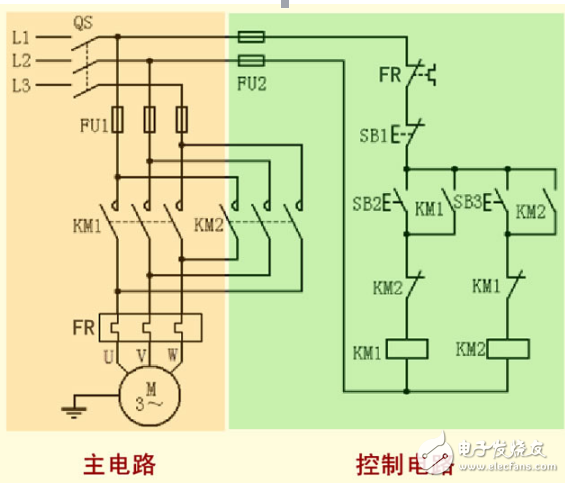

　　1、電路原理圖

　　2、電路組成

　　本電路由電源隔離開關 QS；交流接觸器 KM1、KM2；熱繼電器 FR；熔斷器 FU1、FU2；啟動按鈕 SB2、SB3；停機按鈕 SB1 及電動機 M 組成。

　　3、技術要求

　　按下 SB2 正轉啟動，按下 SB3 反轉啟動，啟動后均能連續運行。

　　正轉期間按下反轉按鈕，控制電路不應有任何反應，否則會導致電源短路。需要在控制電路中實施互鎖控制。

　　按下 SB1，不論正轉還是反轉，都要停機。

　　4、工作原理

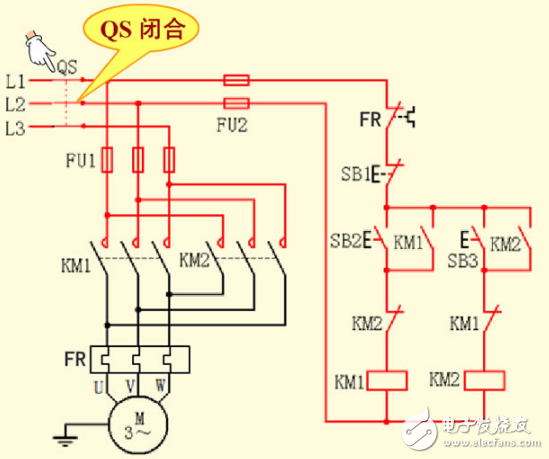

　　（1）合上 QS，電源引入。

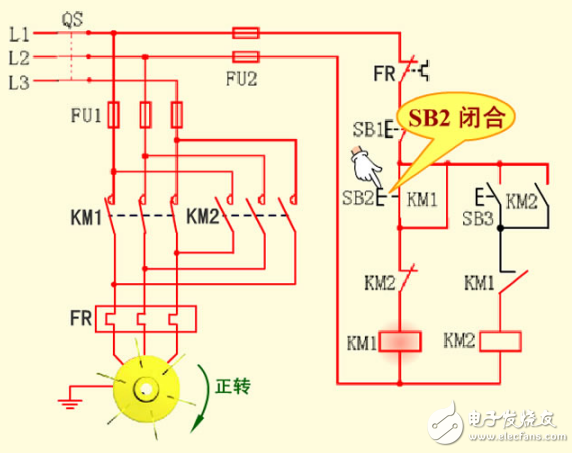

　?。?）正轉

　　按下 SB2→KM1 線圈得電→

　　→KM1 主觸點閉合→電動機正轉。

　　→KM1 動合觸點閉合→實現自鎖。

　　→KM1 動斷觸點斷開→KM2 線圈支路斷開→實現互鎖。

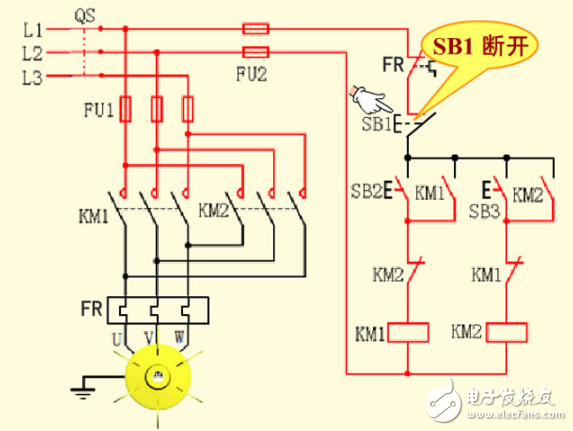

　?。?）停轉

　　按下 SB1→→KM1 線圈失電→

　　→KM1 主觸點斷開→電動機停轉。

　　→KM1 自鎖觸點斷開→解除自鎖。

　　→KM1 動斷觸點閉合→解除互鎖，為 KM2 線圈得電做準備。

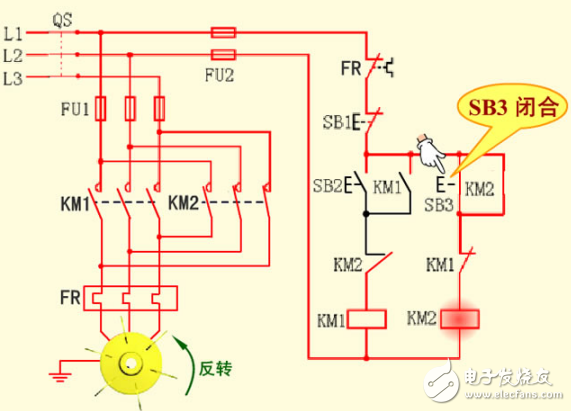

　　（4）反轉

　　按下 SB3→KM2 線圈得電→

　　→KM2 主觸點閉合→電動機反轉。

　　→KM2 動合觸點閉合→實現自鎖。

　　→KM2 動斷觸點斷開→KM1 線圈支路斷開→實現互鎖。

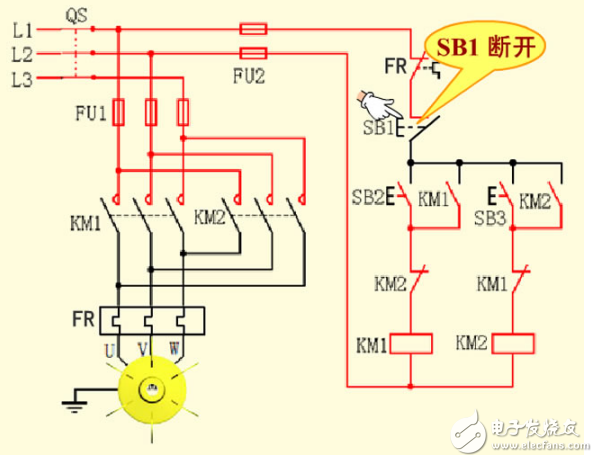

　　（5）停轉

　　按下 SB1→KM2 線圈失電→

　　→KM2 主觸點斷開→電動機停轉。

　　→KM2 自鎖觸點斷開→解除自鎖。

　　→KM2 動斷觸點閉合→解除互鎖，為 KM1 線圈得電做準備。

　?。?）斷開 QS，電源斷電。

　　5、接觸器聯鎖的正反轉控制線路的優點和缺點

　　優點：工作安全可靠。

　　缺點：操作不方便。
