（DAC）、電壓控制振蕩器（VCO）和鎖相環（PLL）來說尤其如
此。降低輸出電壓噪聲的關鍵是保持交流閉環增益接近單
位增益，且不影響交流性能和直流閉環增益。
本應用筆記描述如何用簡單的RC網絡降低可調低壓差穩壓
器（LDO）的輸出噪聲。我們將提供針對多個LDO的實驗數
據，以展示這一簡單電路技術的有效性。盡管降噪（NR）是
本應用筆記的重點，但同時一些測試數據也展示了降噪對
電源抑制比（PSRR）和瞬變負載響應的影響。

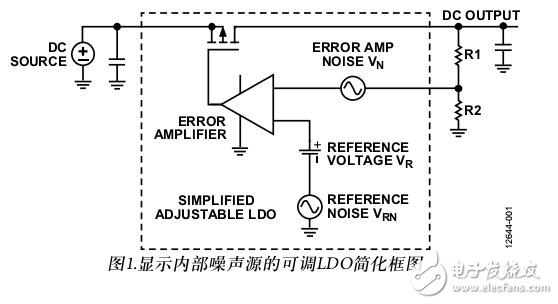

圖1顯示典型可調LDO的簡化框圖。輸出電壓VOUT是基準

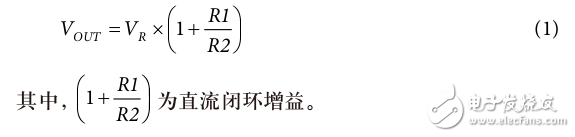

直流閉環增益相乘可以算出輸出電壓。公式如下
誤差放大器噪聲VN也乘以相同的因數，得到的輸出噪聲隨
設定輸出電壓值而成比例的增加。
當輸出電壓比基準電壓小兩倍時，輸出噪聲僅會小幅增
加。然而，對于許多敏感型應用來說，這個小幅增加卻是
不可接受的
