發視頻資料介紹

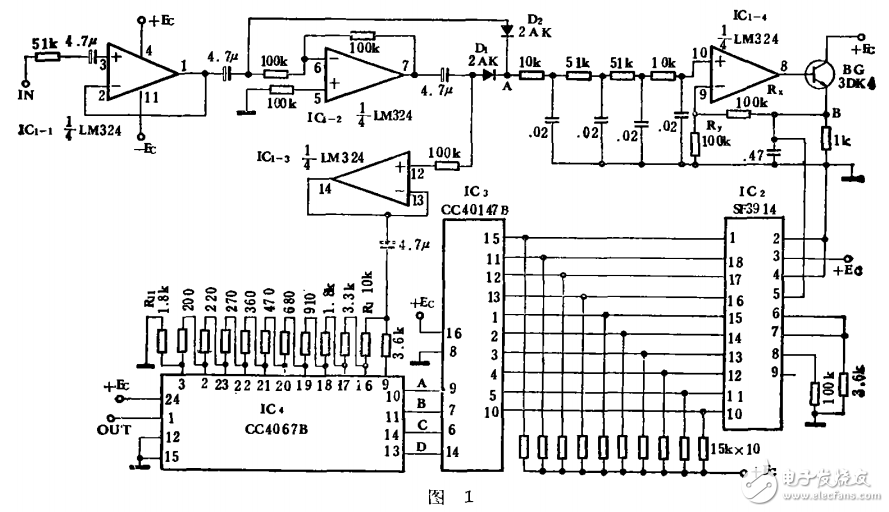

微機在對低頻信號的頻率實時檢測、處理時，要求輸入的言亨陌夏是=布鼠嗣醞1固疆穗雨萁甭西天器分時工作中，由于各個通道輸入幅值大小不等，放大器輸出幅度相差很大，甚至會出現輸入大的信號已放大失真，輸入小的信號還不能滿足要求，即使是采取自動增益控制，輸入值大小相差也不能太懸殊，否則自動增益將失控。為了解決穩幅問題，本文介紹一種實用的自動穩幅電路。該電路的基本思路是，將輸入的低頻信號整流成直流分量，經濾波、功率放大后再變換成數字量，由數字量的大小控制低頻信號衰減的大小，達到輸出幅度穩定的目的．該電路的原理圖如圖1所示。
電路中的主要器件是四塊集成芯片。IC1是低功耗運算放大器LM 324，它由四個獨立的高增益內部頻率補償運算放大器組成，可在寬電壓范圍的單（雙）電源下工作。ICI-I、ICl-3是完成阻抗變換的射隨器，ICI-2和Di、D2完成整流，ial_4和BG將濾波后的直流電壓進行功率放大。I%是點／線顯示驅動器SF3914，是檢測模擬信號電平、驅動10位LED進行線性顯示的單片集成電路，它與國外產品LM 3914性能一致。
