針對負載短路或過載都會對線性穩壓器造成性能不穩定或損壞．在限流型保護電路的基礎上，采用TSMC0.18ym，設計并驗證了一個高可靠性的短路保護電路。該短路保護電路采用電流鏡電路按一定比例復制整流管電流，再通過采樣電阻轉變成相應的電壓，最后通過反饋電路實現短路保護功能。ADS仿真結果表明，即使地平面存在大量噪聲，只要發生負載短路，就能有效地關斷線性穩壓器，并可靠地維持其關斷的狀態。當負載短路消除后，系統將自動恢復到正常工作狀態。
短路保護電路的工作原理

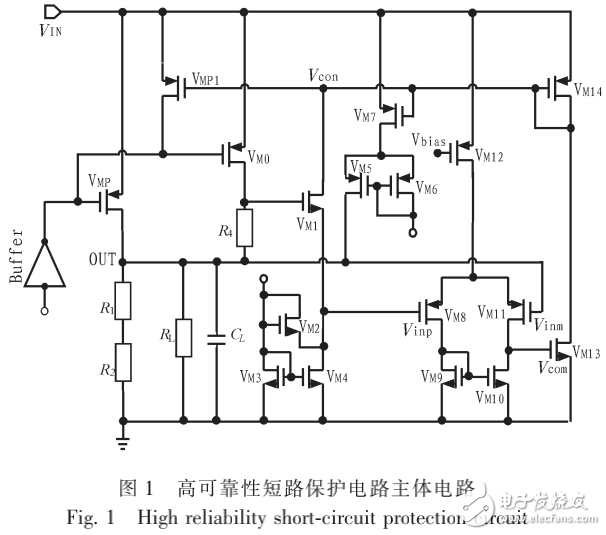

高可靠性短路保護電路的實現電路如圖1所示，其中VMP是線性穩壓器的功率MOS管，R，、R：為穩壓器的反饋電阻；VMO和VMP管是電流鏡電路，V。，管以一定的比例復制功率管的電流，通過電阻R4轉化為檢測電壓；晶體管VM，完成電平移位功能，最后接人由VMS-VM12等MOS管組成的比較器。
