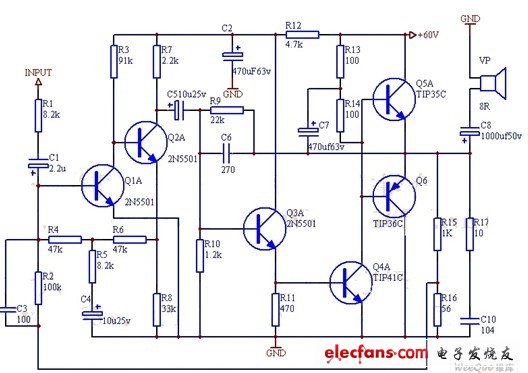

電子愛好者在自制30瓦以上的音頻功率放大器時總是設法采用集成功放電路，這樣的確會使制作工藝簡化，但卻使得制作者不易領會電路原理，因而分立元件的功率放大器仍有存在的必要。本文介紹的50W放大器的原理圖如圖1所示。電路中只有六只三極管，由單電源供電。當THD(總諧波失真)為1%、電源不穩壓時連續輸出功率為50W：當THD為5%，電源穩壓時動態輸出功率為60W，當THD為1%、電源穩壓時動態輸出功率為60W。在額定連續功率范圍內，輸入端無論短路或開路，交流聲及噪聲均小于82.3dB,此時靈敏度為100mV，輸入阻抗為8.2歐。
