實驗原理
16×16掃描LED點陣的工作原理同8位掃描數碼管類似。 它有16個共陰極輸出端口，每個共陰極對應有16個LED顯示燈。所以其掃描譯碼地址是4位信號線。2864E2PROM存儲器是電擦除/編程的只讀存儲器，容量為8K×8Bit，有13位并行地址線和8位并行數據線，而一個完整的字符所需的存儲空間為32字節即32×8Bit，也就是說2684最多可連續存256個16×16點陣字形。存儲方式可事先約定好。
本實驗就是要通過CPLD芯片產生讀時序，將字形從2864中讀出，然后產生寫時序，寫入16×16的點陣，使其掃描顯示輸出。
字庫格式說明

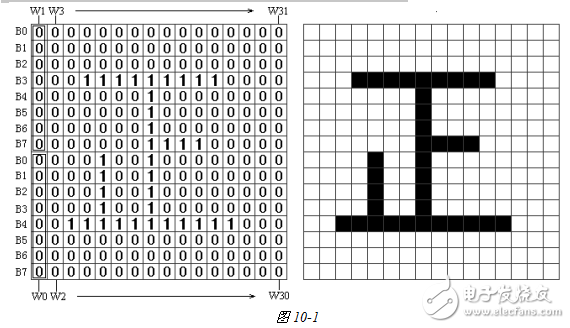

這是一16×16點陣字庫，一個字占32個字節，例如“正”：
