pcb超級計算器，老外設計pcb電路專用的計算工具，通過一定量的電流所需的過孔大小及數量。

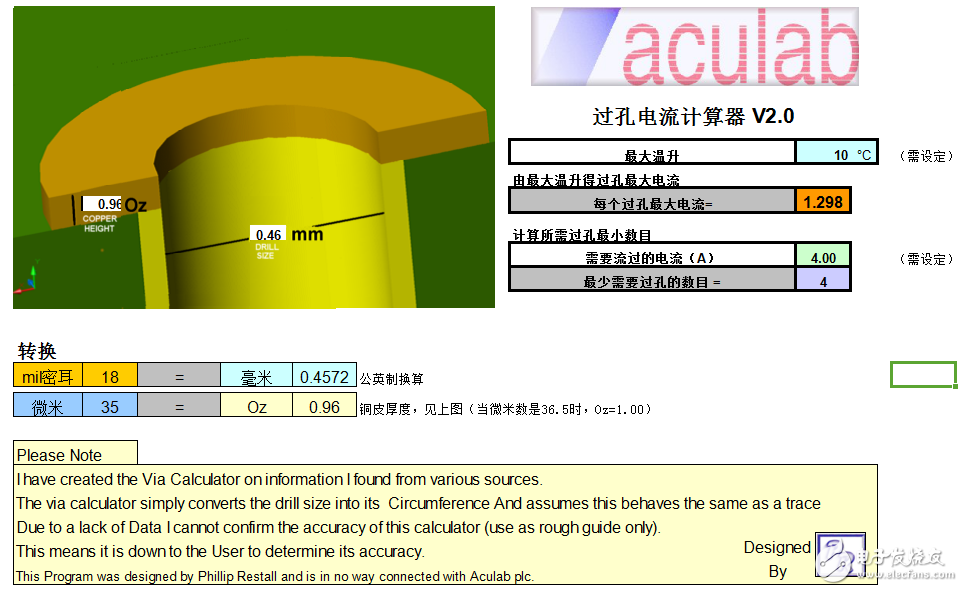

?PCB過孔電流計算器使用說明
本文檔為excel文檔，下載后，灰色單元格可以修改。用來計算過孔大小、溫升、電流、銅箔厚度四者之間的關系。例如：給定過孔大小、溫升最大值、最大電流就可以得出需要幾個過孔才能滿足條件。 又例如：給定一個過孔、過孔大小、最大電流，可以計算出過孔的溫升。
PCB板中過孔的過流能力怎么計算？
過孔電感的計算公式為：L=5.08h［ln（4h/d）+1］
L：通孔的電感
h：通孔的長度
d：通孔的直徑
其實孔的大小對其感抗影響不是很大，倒是它的長度影響大些，感抗大，其上面的壓降就大些。
對于電流，應該與它的載流截面積有關，截面積越大，載流能力越大。
孔越大，截面積越大，孔壁銅層越厚，截面積越大。
