簡易數字多用表的設計報告

　　本設計共由量程轉換模塊，AD轉換及控制模塊，液晶顯示模塊，電源模塊及保護模塊這幾大模塊構成。其中量程轉換模塊包括直流電壓檔、直流電流檔及電阻各量程的轉換，實現對多種可能輸入信號的測量。AD轉換及控制模塊主要利用ADC0809芯片的高轉換速率及多通路特性，通過選用單片機STC89C52作為主要控制元件進行編程，利用線與方式擴展AD轉換，實現對電路及顯示的控制；顯示模塊利用液晶顯示屏的靜態顯示，通過單片機對小數點驅動及指示符設置，實現不同參數不同檔位的顯示；以7805芯片為核心的電源模塊主要用來對整體電路提供穩定的直流電源，其中還利用MC1403提供穩定2.5V基準電壓源。保護模塊除了各模塊電路的過壓過流保護外，還設置短路時的蜂鳴器電路，以提高多用表的保護強度。

　　關鍵字：檔位量程轉換 ADC0809 STC89C52單片機 液晶顯示

　　電路與程序設計

　　1、電源模塊設計

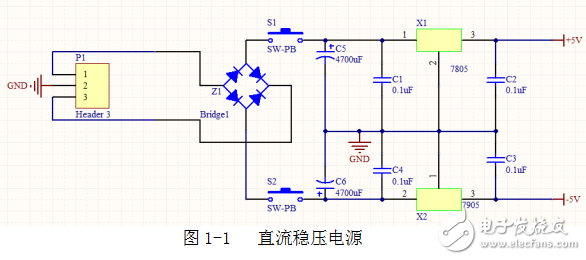

　　電源模塊作為整體電路的供電部分，是整個電路的生命線，在任何模塊中都有涉及。該模塊主要采用7805和7905芯片，為包括轉換控制模塊在內的電路提供正負5V直流電壓源。市電通過變壓器輸出9V電壓，再通過電橋整流、濾波后，經過7805和7905集成芯片，再次濾波后輸出5V電壓。7805和7905為集成穩壓器，使用時電路不再需要加穩壓二極管。但在實際使用時，需要配上散熱片，以防芯片電路過熱損壞。
