發視頻資料介紹
制定CAD制圖標準的目的提高設計院設計圖紙質量，使設計院的計算機輔助設計實現規范化、標準化、網絡信息化。
基本要求

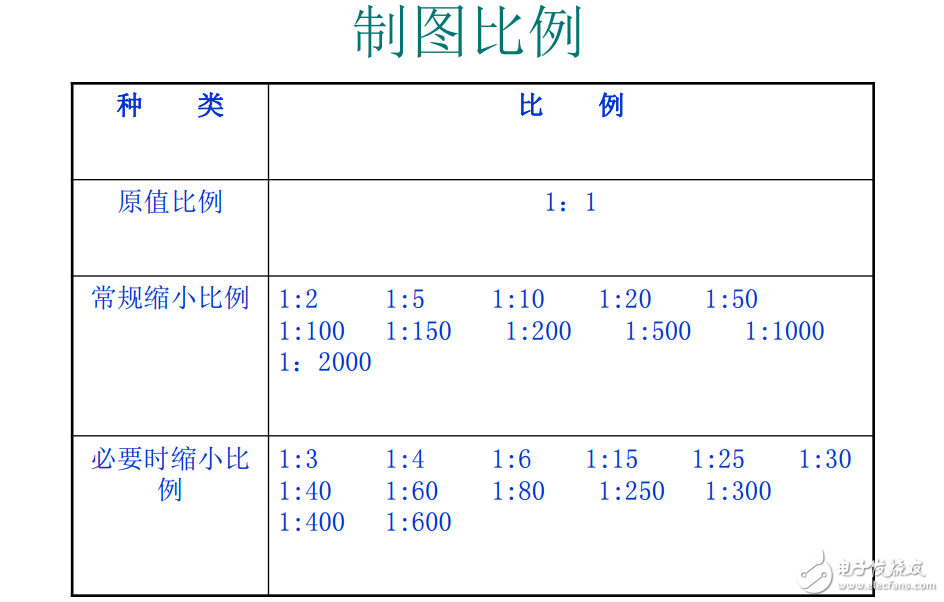

? 圖紙的幅面、文件名、制圖比例
? 線型及顏色
? 圖層管理
? 字體
? 尺寸標注、標高、定位軸線、剖面等符號標注
文件名設計類電子文件在存檔命名時應遵循以下標準：
所有文件名為年度-J-項目編號-資料編號。后綴名，如05-J-800-建施-01.dwg
當多張圖紙在同一個電子文件內時，資料編號段應包含多張圖紙的范圍，如05-J-800-建施-01-20.dwg，表示此文件內包含建施 01至建施20。?
當同一個資料編號內有多個電子文件時，資料編號段應包含電子文件的序號，如05-J-800-建施-01001.dwg、05-J-800-建施- 01002.dwg表示項目800內建施01下有兩個電子文件?
所有電子文件名稱中的連接符及數字必須是在半角英文狀態下輸入，不允許出現全角字符，如０５—Ｊ—８００—建施—０１.dwg
（存檔內容：方案、地勘、建筑、結構、水、電、圖片、計算書……。）
