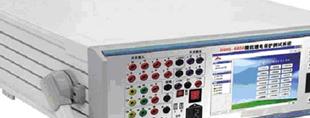

SHHS系列微機繼電保護測試系統使用手冊SHHS-3400/

2009-03-06 | rar | 333 | 次下載 | 3積分

資料介紹

第一章 裝置特點與技術參數……………………………………………………1
第一節 主要特點…………………………………………………………………1
第二節 技術參數…………………………………………………………………2
第二章 裝置硬件結構 ……………………………………………………………6
第一節 裝置硬件組成……………………………………………………………6
第二節 裝置面板說明……………………………………………………………9
第三章 快速入門 …………………………………………………………………12
第一節  試驗注意事項…………………………………………………………12
第二節  開/關機步驟 …………………………………………………………13
第三節  鍵盤、鼠標操作使用方法……………………………………………14
第四節  繼電保護試驗項目索引………………………………………………15
第四章 軟件操作方法……………………………………………………………18
第一節 軟件安裝及驅動安裝……………………………………………………18
第二節 交流試驗…………………………………………………………………21
第三節 直流試驗…………………………………………………………………26
第四節 頻率試驗…………………………………………………………………28
第五節 同期試驗…………………………………………………………………29
第六節 電流電壓試驗……………………………………………………………32
第七節 差動繼電器………………………………………………………………33
第八節 反時限過流繼電器………………………………………………………34
第九節 中間繼電器………………………………………………………………35
第十節 功率方向…………………………………………………………………36
第十一節 阻抗階梯………………………………………………………………38
第十二節 零序保護………………………………………………………………41
第十三節 整組試驗………………………………………………………………43
第十四節 狀態系列………………………………………………………………47
第十五節 阻抗相位特性…………………………………………………………49
第十六節 精工電流………………………………………………………………50
第十七節 差動試驗………………………………………………………………51
第十八節 諧波試驗………………………………………………………………60
第十九節 工頻變化量……………………………………………………………61
第二十節 故障再現………………………………………………………………62
第二十一節 系統振蕩……………………………………………………………63
第二十二節 計量儀表……………………………………………………………65
第二十三節 備自投試驗…………………………………………………………66
新手指南
附錄A 驅動安裝說明……………………………………………………………74
附錄B USB通信常見故障排除 ………………………………………………77

第一章   裝置特點與技術參數
第一節  主要特點
1、滿足現場所有試驗要求。SHHS-3400型具有標準的四相電壓,三相電流輸出,電壓125V/相,電流40A/相。三相并聯可達120A。SHHS-6600型具有標準的六相電流,六相電壓同時輸出,電流30A/相,電壓125V/相。六相并聯電流可達180A。既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美。
2、各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3、單機獨立運行,內置高性能工控機,主頻300~600MHZ,內存128M,硬盤6~12G,運行Windows XP操作系統。
4、國內同行業首先采用進口拉絲不銹鋼面板,不銹鋼鍵盤,同時采用觸摸式鼠標,克服了軌跡球鼠標操作不靈活、容易損壞的缺點,并選用8.4寸,分辨率為800*600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用.
5、主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每用2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度.
6、功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
7、采用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
8、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。
9、具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩臺測試儀異地進行同步對調試驗。
10、配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。
