發視頻資料介紹

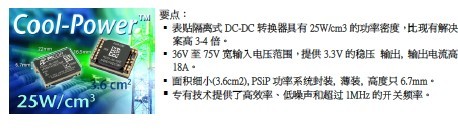

PI3101的直流輸入電壓范圍很寬, 從 36V至75V，提供3.3V的穩壓輸出, 輸出電流高達18A， 實現
了25W/cm3 (400W/in3)的功率密度，比現有解決方案高3-4倍，同時板面面積密度也高達16.5W/cm2
(105W/in2)。PI3101將隔離、電壓轉換和輸出穩壓集成在一個高密度、表貼功率系統封裝(PSiP)中，
板面面積只有3.6cm2 (0.57in2)和非常薄身, 高度只有6.7mm (0.27in)。
Cool-Power系列在專利零電壓開關（ZVS）拓撲技術基礎上，使用領先的控制芯片集成技術、先進
的平面磁器件技術和高性能功率半導體技術，令產品的開關頻率超過1MHz, 效率高達87% 。動態負
載的快速瞬態響應降低了對輸出大電容的需求，同時產品固有的低噪聲和高頻特性使得電磁干擾
（EMI）性能顯著改善。
PI3101具備各種可編程功能，包括：+/-10%輸出電壓調節，可編程軟啟動能力，遠程開/關使能及精
確溫度監控，它提供了一個與產品內部溫度成正比的模擬輸出電壓，此電壓也可用于故障報警。
PI3101對不同的故障條件具有自保護功能，包括：自動重啟的輸入過壓和欠壓閉鎖，自動重啟的過
溫和輸出過壓保護，以及雙電流限制門限設定的短路和過載保
?
?
