一、實驗?zāi)康?BR>1、掌握基本RS、JK、D和T觸發器的邏輯功能
2、掌握集成觸發器的邏輯功能及使用方法
3、熟悉觸發器之間相互轉換的方法
二、實驗原理
觸發器具有兩個穩定狀態，用以表示邏輯狀態“1”和“0”，在一定的外界信號作用下，可以從一個穩定狀態翻轉到另一個穩定狀態，它是一個具有記憶功能的二進制信息存貯器件，是構成各種時序電路的最基本邏輯單元。
1、基本RS觸發器

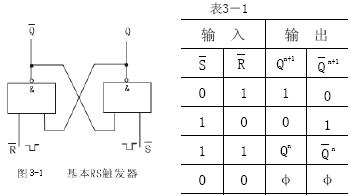

圖3－1為由兩個與非門交叉耦合構成的基本RS觸發器，它是無時鐘控制低電平直接觸發的觸發器。基本RS觸發器具有置“0”、置“1”和“保持”三種功能。通常稱S為置“1”端，因?yàn)镾＝0（R＝1）時觸發器被置“1”；R為置“0”端，因?yàn)镽＝0（S＝1）時觸發器被置“0”，當S＝R＝1時狀態保持；S＝R＝0時，觸發器狀態不定，應避免此種情況發生，表3－1為基本RS觸發器的功能表。
基本RS觸發器。也可以用兩個“或非門”組成，此時為高電平觸發有效。
