學習模擬電子技術實驗中常用的電子儀器——雙蹤示波器、函數信號發生器、直流穩壓電源、交流毫伏表、頻率計等的主要技術指標、性能及正確使用方法。
1、仔細閱讀“第一章 第二節 常用電子設備”中有關該次實驗內容所涉及的各常用電子儀器的功能介紹及其使用說明。
2、預習此次實驗指導內容，了解實驗的目的、內容和基本步驟。
三、實驗說明
在模擬電子技術實驗中常用儀器設備有：電子學綜合實驗臺、示波器、函數信號發生器、頻率計、交流毫伏表、萬用表、（可調、固定）直流穩壓電源、直流數字電壓表、直流數字電流表等。在實驗中，要求能夠對各儀器設備進行正確、熟練的綜合使用與操作，這是保證實驗正確順利進行的基本前提。

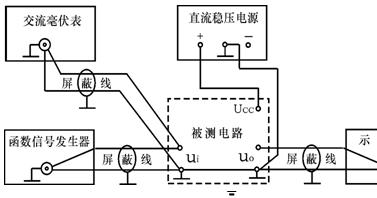

   在進行實驗測試時，可按信號的流向，遵循：“連線簡捷、調節順手、觀察與讀數方便”的原則，進行合理布局，將多個測試儀器同時接入電路。各常用電子測試儀器在電路中的連接布局一般示意圖如圖1所示。
四、實驗儀器
1、雙蹤示波器
2、函數信號發生器
3、頻率計
4、交流毫伏表
5、兩個0～18V可調直流穩壓電源
6、直流數字電壓表
五、實驗內容
1、兩個0～18V可調直流穩壓電源與直流數字電壓表的配合使用

（1）用直流數字電壓表調試出“＋12V”直流穩壓電源；
（2）將兩個0～18V可調直流穩壓電源連接成為一個“0～±15V”可調直流穩壓電源；
       提示：兩電源串聯，公共端接地
（3）將兩個0～18V可調直流穩壓電源連接成為一個“0～24V”可調直流穩壓電源。
提示：
兩電源串聯，令第二個0～18V可調直流穩壓電源的負極端接地
2、函數信號發生器、頻率計、交流毫伏表的配合使用
   要求通過調整函數信號發生器的幅度調節旋鈕、頻率調節旋鈕和“短路帽”的換接，以及通過交流毫伏表、頻率計的測試，得到一個有效值U=500mV，頻率ƒ=1KHZ的正弦波信號。

3、雙蹤示波器、函數信號發生器、頻率計、交流毫伏表的配合使用
   （1）示波器的調試
   示波器接通電源，預熱一段時間后，熒光顯示屏上應顯示一條掃描光跡線，通過調節灰度、聚焦、垂直位移旋鈕、水平位移旋鈕使其清晰的顯示于顯示屏的水平中性線位置。
  （2）機內校準方波信號測試
   用機內校準方波信號（YB4320型雙蹤示波器機內校準方波：ƒ = 1KHZ±2%，電壓峰峰值0.5V±30%）對示波器進行性能自檢。
六、實驗報告要求
1、實驗目的；                 2、實驗原理；
3、實驗儀器；                 4、實驗電路；
5、實驗內容及實驗步驟、實驗數據；
6、列表整理測量結果，并把實測數據與理論計算值比較分析產生誤差原因；
7、總結本次實驗中函數信號發生器、頻率計、交流毫伏表、示波器在使用中的注意事項；
8、總結交流毫伏表讀數技巧以及示波器峰峰值與周期的讀取方法。
