設計要求：
設計、仿真和安裝調試一個單管放大電路。
電路的技術指標如下：
電源電壓VCC=12V；
負載電阻RL=3k;
電壓增益Av=40dB；
最大輸出電壓VOM （有效值）1V；

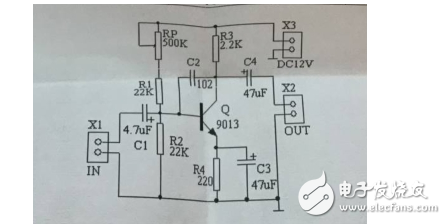

2、原理圖：
2.1電路的組成以及電路類型的選擇依據：
本電路是分壓式電流負反饋低頻小信號放大器，它是采用RP、R1、R2分壓固定基極電位；再利用發射極電阻R4獲得電流反饋信號，使基極電流發生相應的變化，從而穩定靜態工作點。
Q為晶體三極管，RP、R1為上偏置電阻，R2為下偏置電阻，電源電壓經分壓后給基極提供偏流。R3為集電極電阻，R4為發射機電阻，，C3是射極電阻旁路電容，提供交流信號的通道，減小放大過程中的損耗，使交流信號不因R4的存在而降低放大器的放大能力。C1、C4為耦合電容，C2消振電容，用于消除電路可能產生的自激。
