摘 要 對開關電源諧波產生的主要原因進行分析 ， 介紹了抑制諧波的常用方法 ， 并給出了實用的諧波抑制電路。關鍵詞 開關電源 諧波 抑制 功率因數校正

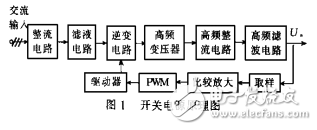

　　1 前 言開關電源具有效率高、體積小、重量輕、輸出電壓可調范圍大、實現多路輸出方便等優點 ，使用范圍日益擴大 ，尤其在儀器儀表、通信及自動化設備中得到了廣泛的應用。但開關電源的廣泛應用會造成嚴重的諧波干擾 ，因為諧波會沿線路產生傳導干擾和輻射干擾 ，從而對電網產生污染 ，并影響用電設備的穩定和安全運行。因此 ，無論從保護電網的安全運行 ，還是從使用電設備正常工作來看 ，對開關電源的諧波干擾采取一定措施加以抑制具有重要意義。 2 開關電源諧波產生的原因分析圖 1 是一個脈寬調制型 （PWM） 開關電源的電路結構框圖。其工作原理為 ： 220V/ 50Hz 交流電網電壓經整流和濾波變?yōu)橹绷麟?， 然后經高頻功率開關逆變成交流電 ， 再由高頻變壓器降壓和高頻整流和濾波后以直流輸出; 輸出電壓經取樣與基準電壓進行比較 ， 將比較差值放大后用以調節 PWM 的脈寬 ， 再經驅動電路控制逆變電路中功率變換開關的通斷比 ， 從而達到控制和穩定輸出電壓的目的。對該電路結構進行分析可知 ， 開關電源諧波來源主要有三方面 ： （1） 電網傳入的諧波。因為電網受雷擊或雷電感應會產生幅度極高的浪涌電壓 ， 接在電網上其他電氣設備工作時的諧波及開關時產生的浪涌電壓也會饋入電網。
