函數發生器總方案及原理框圖
原理框圖
函數發生器的總方案
函數發生器一般是指能自動產生正弦波、三角波、方波及鋸齒波、階梯波等電壓波形的電路或儀器。根據用途不同，有產生三種或多種波形的函數發生器，使用的器件可以是分立器件 （如低頻信號函數發生器S101全部采用晶體管），也可以采用集成電路（如單片函數發生器模塊8038）。為進一步掌握電路的基本理論及實驗調試技術，本課題采用由集成運算放大器與晶體管差分放大器共同組成的方波—三角波—正弦波函數發生器的設計方法。
產生正弦波、方波、三角波的方案有多種，如首先產生正弦波，然后通過整形電路將正弦波變換成方波，再由積分電路將方波變成三角波；也可以首先產生三角波—方波，再將三角波變成正弦波或?qū)⒎讲ㄗ兂烧也ǖ鹊取１菊n題采用先產生方波—三角波，再將三角波變換成正弦波的電路設計方法，

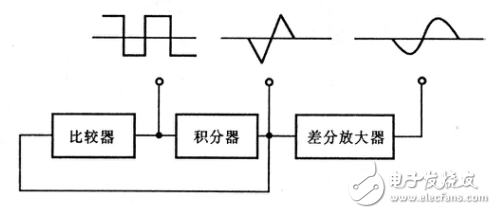

本課題中函數發生器電路組成框圖如下所示：
由比較器和積分器組成方波—三角波產生電路，比較器輸出的方波經積分器得到三角波，三角波到正弦波的變換電路主要由差分放大器來完成。差分放大器具有工作點穩定，輸入阻抗高，抗干擾能力較強等優點。特別是作為直流放大器時，可以有效地抑制零點漂移，因此可將頻率很低的三角波變換成正弦波。波形變換的原理是利用差分放大器傳輸特性曲線的非線性。
