高頻信號發生器主要用來向各種電子設備和電路提供高頻能量或高頻標準信號，以便測試各種電子設備和電路的電氣特性。例如，測試各類高頻接收機的工作特性，便是高頻信號發生器一個重要的用途。在電路結構上，高頻信號發生器和高頻發射機很相似。
本課題是一小型簡易高頻信號發生器。它只包含主振級和調制級兩部分?？晒z修調試收音機、電視機及遙控設備之用。
主振級與調制級是高頻信號發生器的主要電路。這兩部分可采用兩級電路，也可合為一級電路。主振級是一個LC自激正弦波振蕩器。它輸出一定頻率范圍的正弦波，又可送給調制級作為載波。調制級提供測試接收機靈敏度、選擇性等指標用的已調信號。它可以是調幅波、調頻波，也可以是脈沖信號。本課題采用簡化調幅電路，將主振級與調制級合二為一。調制級本身就是一個正弦波振蕩器。
當振蕩管的某一個電極同時輸入了音頻信號時，則高頻振蕩將被音頻信號所調制，此時振蕩器輸出的波形就不再是等幅波而是調幅波。這里調制方式僅限調幅制一種。高頻信號發生器還要求有音頻信號輸出。因此，儀器中還要包含一個音頻振蕩器，即上圖所示中的內調制振蕩器。此振蕩器既可輸出音頻信號，又可提供內調制信號。不難看出，我們設計的高頻信號發生器實際上只有兩部分：一是音頻振蕩電路，一是高頻振蕩電路。它們既能產生不同頻率的正弦波，又能共同產生調幅波

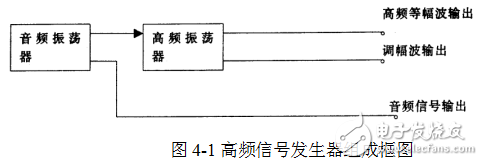

下圖即是其組成框圖：
