汽車音響直流電源濾波器的設計

1731389 2009-10-20 | rar | 433 | 次下載 | 10積分

資料介紹

汽車音響直流電源濾波器的設計:本文通過介紹汽車直流電氣系統的構成和直流濾波器的設計原則，針對汽車音響電源濾波器參數的確定進行介紹，尤其是對各種考慮因素（Over Voltage 和ISO7637－2 中的各種脈沖模型）進行Saber 和MathCAD 仿真分析作為設計的參考。
關鍵詞：汽車音響、直流電源濾波器、瞬態傳導干擾脈沖、阻抗失配、汽車電氣系統、
ISO7637、TVS
1．汽車電氣系統簡述

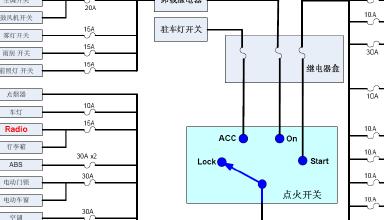

近年來，隨著汽車功能的不斷增加和系統可靠性要求的不斷提高，越來越多的電子控制單元（ECU）被引入到汽車設計中，汽車中的電氣系統變得越來越復雜，已經成為汽車系統總成的核心。通常，汽車的電氣系統分為供電系統和用電設備兩部分。供電系統是指給用電設備產生、分配和傳遞電能裝置的總稱，它包括發電機、蓄電池、電線束、開關及繼電器等，具有低壓和直流的特點。汽車用電設備是指汽車電氣系統中需要電源供給的設備，如：起動機、空調，音響，車燈，ABS 等等，其所需的電能由兩個電源供給，即：發電機和蓄電池。其具有單線制供電特點，即：所有用電設備均并聯。蓄電池和發電機的電源正極和各用電設備只用一根導線相連，而電源的負極搭接到汽車底盤上，俗稱負極搭鐵利用發動機體、汽車車架和車身等金屬機體作為一公共電流回路。下圖為一汽車的電氣系統概要框圖（見圖1）。
