在電子行業，印刷電路板的制作要用光固化油墨，常用UV紫外線光固化機，通過傳送帶使物件通過紫外線強光照射，促使光致抗蝕劑或光敏漆快速固化，且UV燈產生很高的熱量將油墨烘干。完全固化后的膜層表面應平滑、硬度較高。UV光固化機的光源，常裝有3支5kW的大功率高壓紫外線燈，光固化速度約為每分鐘3米。涂有光致抗蝕劑的印刷電路板，在UV光固化機的傳送帶上，通過3支紫外線燈的照射后，光致抗蝕劑就被固化，從而達到加工的目的。

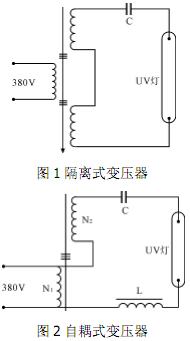

UV紫外線燈是氣體放電燈，在石英燈管中充以高壓水銀蒸氣，它的供電方式以采用漏磁變壓器為主，當UV燈起輝后，必須限制通過燈管的電流，大功率UV燈管有5kW、7.5kW和10kW等幾種，燈管兩端的電壓約有1kV。UV燈用的漏磁變壓器有隔離式和自耦式兩種，其電原理如圖1和圖2所示。
?
