關于模電數電的一些習題
第一部分（75分）：

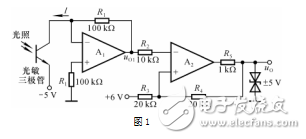

一． 圖1所示為光控電路的一部分，它將連續變化的光電信號轉換成離散信號（即不是高電平，就是低電平），電流I隨光照的強弱而變化。
（1）在A1和A2中，哪個工作在線性區？哪個工作在非線性區？為什么？（2）試求出表示uo與i關系的傳輸特性。
二． TDA1556 為2通道BTL電路，圖2所示為TDA1556中一個通道組成的實用電路。已知VCC＝15V，放大器的最大輸出電壓幅值為13V。
（1）為了使負載上得到的最大不失真輸出電壓幅值最大，基準電壓UREF應為多少伏？靜態時uo1和uo2各為多少伏？
（2）若Ui足夠大，則電路的最大輸出功率Pom和效率η各為多少？
（3）若電路的電壓放大倍數為20，則為了使負載獲得最大輸出功率，輸入電壓的有效值約為多少？
