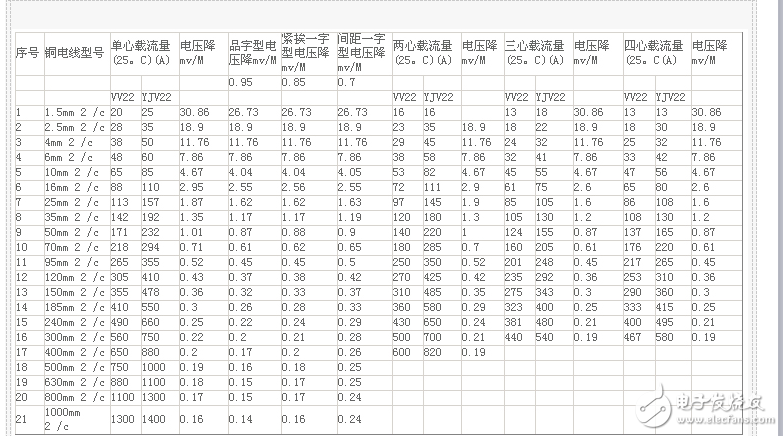

電纜截面載流量對照表

在供配電系統中，電線電纜的作用是傳輸電流，聯絡供電點（變電所或配電箱）與用電設備之間的橋梁。正確選擇電線電纜是保證負載可靠運行的重要環節。若選擇電線電纜的截面積過小而負荷電流超載運行時，則會引起電線電纜表面溫升加快，使絕緣層過熱，導致事故的發生。若選擇電線電纜的截面積過大，則會造成浪費，使投資增加。

電線電纜的栽流量取決于本身的構造形式，周圍環境條件和敷設方式。電線電纜從材質上分為銅芯線和鋁芯線，從絕緣上分為橡皮絕緣，塑料絕緣，塑料護套及鎧裝等形式。其敷設方式有明設和暗設（穿金屬管或塑料管）。可見電線電纜的載流量，除自身條件外，還要隨外界條件的變化而改變：當環境溫度升高時，載流量要減少;暗敷設比明敷設的載流量要降低;多根共管敷設時，根數越多，載流量越小;而相同截面積的鋁線要比銅線的載流量小一級，等等。

在配電設計和施工中，如何快速檢驗電線電纜截面積能否滿足計算負荷電流的要求，采用速算法可做到心中有數，有錯必糾，避免返工和事故的發生。本文介紹截面積1.5～185mm2的電線電纜速算法。

1.速算法

速算法是以計算標稱截面積的載流量為基礎的。速算表達公式為

IN = K1K2K3K4αS

式中：IN —— 電線電纜的速算載流量，A;

S —— 線纜標稱截面積，mm2;

α—— 速算電流系數，見附表，A/ mm2;

K1 —— 溫升折算系數，環境溫度為25℃時，K1為1，當超過30℃時，九折;

K2 —— 導線折算系數，銅線K2為1，塑料鋁線九五折;

K3 —— 管質折算系數，穿鋼管K3為1，穿塑料管八五折。因穿塑料管后，散熱差，故需打折;

K4 —— 穿線共管折算系數，明敷設K4 為1，穿2，3根七五折，4根共管為六折。

截面積S（mm2） 185，150 120，95 70 50 35 25 16 10 6 4 2.5 1.5

電流系數α（A/ mm2） 3 3.5 4 4.5 5 6 7 8 9 10 14 18
