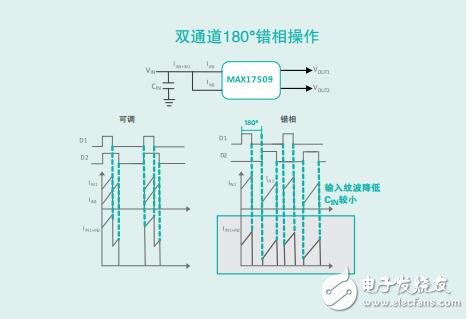

許多電子設備要求兩路或多路獨立、穩定及高精度穩壓電源。例如，微控制器要求3.3V或更低的高精度電壓，以及傳統的5V電壓。將多個轉換器集成到單一芯片有助于降低BOM成本和PCB電路板空間。終端設備對器件尺寸的要求越來越小，而功率和效率需求則越來越高。使用多路同相工作的開關電源時，潛在的問題之一是在電源上升過程中消耗較高的RMS 電流。采用移相技術可以減小這種高耗流，并降低電磁干擾（EMI）。多個轉換器錯相工作可防止“導通”時間交疊，從而降低RMS電流、紋波以及對輸入電容的要求，這將改善系統EMI和電源效率。該方法也緩解了對輸入濾波的較高要求。
?

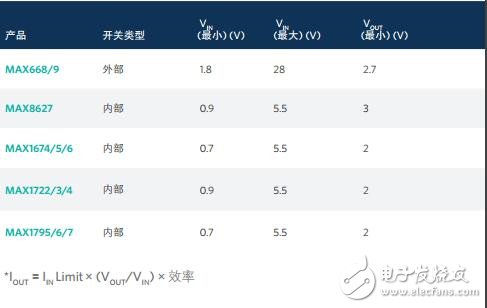

升壓型穩壓器包含內部阻尼開關，最大程度降低LX的振鈴。消耗電感的能量時，阻尼開關在電感兩端連接一個電阻。通常情況下，當電感能量支持輸出電流時，LX上的電容和電感組成諧振電路，引起振鈴。直到通過電感的串聯電阻將能量耗盡，振鈴才停止。阻尼開關提供了快速耗盡該能量的通路，最大程度降低LX的振鈴。阻尼LX振鈴不會減小VOUT紋波，但可降低EMI。
