saber軟件 buck電路 小信號分析 閉環設計
目錄
1. 技術指標及元件選擇……………………………………………1
2. 開環仿真與穩定性驗證…………………………………………1
3. 基于K因子法補償網絡設計……………………………………4
4. 閉環仿真與補償結果……………………………………………5
5. 實物仿真下輸出特性……………………………………………6
6. 手動放置零極點設計補償網絡…………………………………8
（一） 技術指標及元件選擇

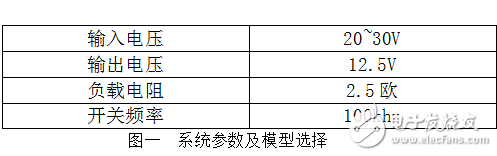

如圖一，設計輸出電壓在20~30V情況下，輸出電壓穩定在12.5V，開關頻率為100Khz，負載5A的電壓模式變換器（不考慮紋波限制）。
如要使變化器工作在連續電流模式，且電流紋波允許在30%，根據公式可得：
令電感大小為50 u H ，等效電阻大小為 10m ；令輸出電容大小為500u F，ESR在5m到200m之間。
（二） 開環仿真與穩定性驗證

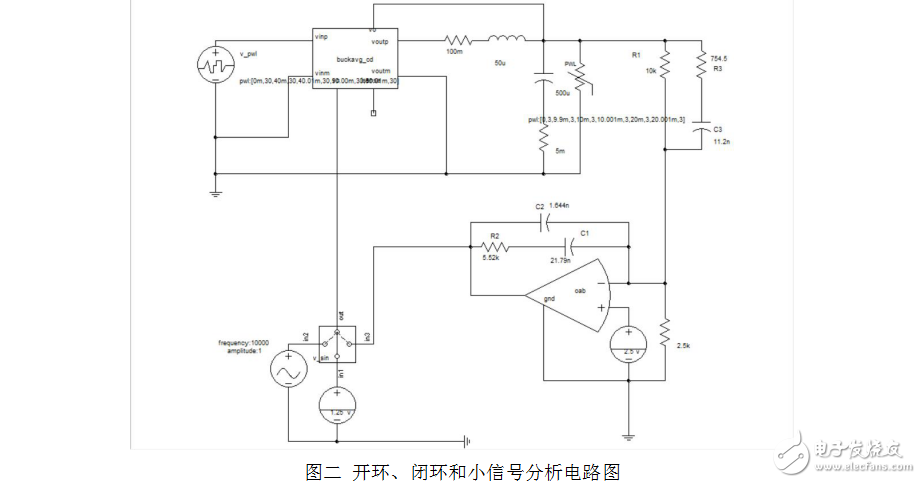

如圖二，為所采用CCM模式小信號平均模型設計的具有開環仿真、閉環仿真和小信號分析的電路圖。
