引言
工業和汽車應用需要堅固、易用和緊湊的 DC/DC 轉換器以產生多種低電壓電源。采用6mm x 6mm封裝的 LT?8602 單片式四通道同步降壓型轉換器能夠從 3V 至 42V 的寬輸入范圍提供四個輸出。它是一款多用途和簡單易用的器件，并具有低 EMI 和高達 2.2MHz 的可調工作頻率等特點。該器件僅從輸入電源消耗 30μA靜態電流，即使在調節輸出時也不例外。
小尺寸、低 EMI、四通道降壓型解決方案
LT8602 在 QFN （6mm x 6mm） 封裝中集成了兩個高電壓 （HV） 和兩個低電壓 （LV） 同步穩壓器。通過采用內部同步開關取代外部肖特基二極管，不僅最大限度地縮減了解決方案尺寸，還提高了效率，從而降低了功率耗散。

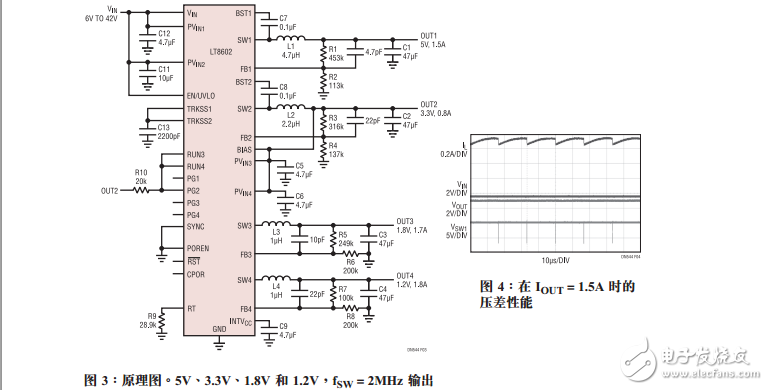

兩個 HV 通道 （1 和 2） 能夠從一個 3V 至 42V 輸入分別支持 1.5A 和 2.5A 負載。兩個 LV 通道 （3 和 4） 則從一個 2.6V 至 5.5V 輸入各支持高達 1.8A。圖 1 示出了演示電路 DC1949A 的中心頂視圖。具有四個輸出 （5V、3.3V、1.8V 和 1.2V） 的簡化原理圖示于圖 3。一個 LT8602 可取代四個單獨的穩壓器，從而縮減了總體解決方案尺寸和成本。LT8602 中的全部四個穩壓器均同步至設置在 2MHz 的單個振蕩器，并允許通道反相操作。LT8602 通過使通道 1 和 3 與通道 2 和 4 異相運作以降低輸入紋波電流，因而簡化了 EMI 濾波器設計。演示電路 DC1949A 包括一個小型 EMI 濾波器。圖 2 示出了該演示電路板的輻射 EMI 性能。它符合 CISPR25 Class 5 峰值限制要求并擁有足夠的裕度。
