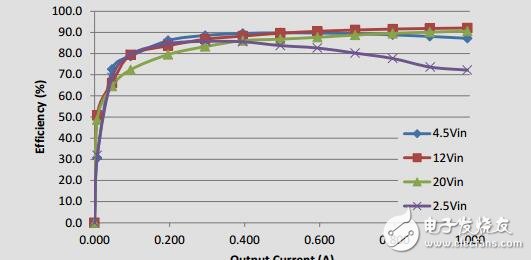

泰德- 00781是一種用于工業應用的12 w SEPIC電源參考設計。它采用12 v標稱輸入電壓，電流為1時可產生12 v輸出以及92%的峰值效率.SEPIC轉換器拓撲可實現電壓升壓和降壓轉換。該設計涵蓋了從2.5 v到20 v的寬泛輸入范圍，最低啟動輸入電壓為3.5 v。在12 v汽車電池系統中使用時，此設計可在汽車啟停期間不間斷運行。該參考設計采用LM3481-Q1作為SEPIC控制器，可用于汽車級AEC-Q100 1級。此設計采用單耦合電感器來實現緊湊型解決方案.SEPIC的組件面積約為39毫米x 26毫米（1.5英英寸x 1寸）。該參考電路板布局經過優化，以改善EMI性能。
SEPIC（single ended primary inductor converter） 是一種允許輸出電壓大于、小于或者等于輸入電壓的DCDC變換器。輸出電壓由主控開關（三極管或MOS管）的占空比控制。
