系統描述

　　1.1 變頻器中的測量簡介全世界政府法規正不斷呼吁采用效率更高的工業電機驅動，因為工業電機驅動的能耗在當今總能耗中占有相當大的比例。 要提高效率，就需要根據系統的實際需求對轉矩和轉子速度進行優化，而提高電機電流和電壓測量精度可以在一定程度上實現這一目標。電流測量是所有逆變器驅動的應用所固有的部分。

　　對于電氣驅動系統中的速度和轉矩控制，必須捕捉轉換器輸出電流才能執行脈寬調制（PWM） 模式在線計算。

　　電流環路穩壓器通常在 1kHz 至 8kHz 之間工作。 用于此控制環路的信號必須包含從10kHz 至40kHz 的信息，所需分辨率為12 至16 位。為提高可靠性并降低驅動成本，人們已付出巨大努力消除大部分高性能感應電機驅動應用中的轉軸速度或位置傳感器。

　　感應電機驅動的轉子速度估算器采用定子電壓和電流測量結果并結合電機參數進行估算。 感應電機磁場定向控制器的動態性能主要取決于模型參數精度，該性能也取決于測量精度。電機控制與電網應用都采用旋轉參考系在所謂的 d–q 旋轉坐標系下對電流進行控制。 對 d 軸和 q 軸電流進行調節時，至少需要兩相電流測量結果。

　　電流分量變?yōu)闇?zhǔn)直流，控制簡化為對帶寬的最低要求。 若提高電流和電壓測量精度，可以降低電機轉軸中的轉矩紋波，從而提高電機驅動的性能。使用 Δ-Σ 調制技術測量電流和電壓，已然成為一項業內廣泛推動的發展趨勢。 促成這一轉變的主要原因是，Δ-Σ 調制技術能夠降低系統總體成本，同時還能夠提高性能。霍爾效應傳感器具備重要的電氣隔離性能，因此，業內一直采用這種傳感器執行電流和電壓測量。

　　霍爾效應傳感器現在可由分流電阻和隔離型 Δ-Σ 調制器代替，這是一種精度更高、成本更低的方案，而且能夠直接測量電流和電壓。 Δ-Σ 調制器可將模擬輸入信號轉換為具有帶外噪聲的單位高頻流。 將量化噪聲移至更高頻段的優勢在于，可以簡化抗混疊濾波，可以消除驅動器與濾波器的成本從而實現低成本解決方案，而且可以實現可擴展的性能。

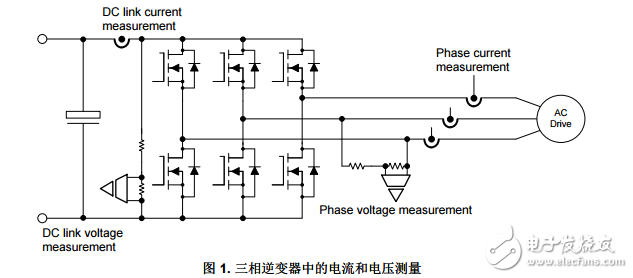

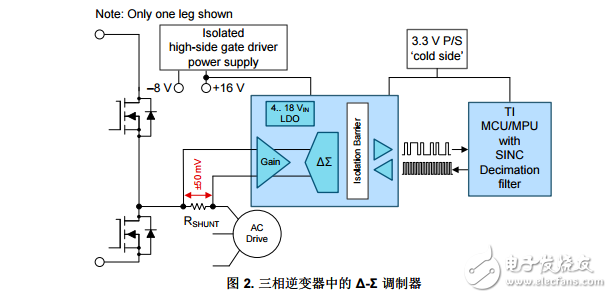

　　TI 最新的隔離型 Δ-Σ 調制器 AMC130x 專為直接連接分流電阻而設計，并具有電流隔離柵。 AMC130x 器件一款增強隔離型二階 Δ-Σ 調制器，非常適用于電機控制。 它具有兩種變體，分別采用 50mV 和 250mV 輸入。 50mV 變體用于測量電流，而 250mV 變體用于測量電壓。 由于 50mV 的輸入電壓較低，因此能夠顯著降低分流電阻的功耗。 圖 1 和圖 2 顯示了新方案的方框圖。
