發視頻資料介紹
具有過載事件
?同步整流控制輸出與保護
?高電壓（105v）啟動調節振蕩器
?電壓模式控制與線前饋-專利振蕩器同步
和電壓第二限制可編程線欠壓鎖定
?可編程平均電流限制平衡?內部熱關機保護
半橋電容分壓器電壓可調軟啟動
?可編程打嗝模式定時器減少5V參考輸出連續功耗
描述

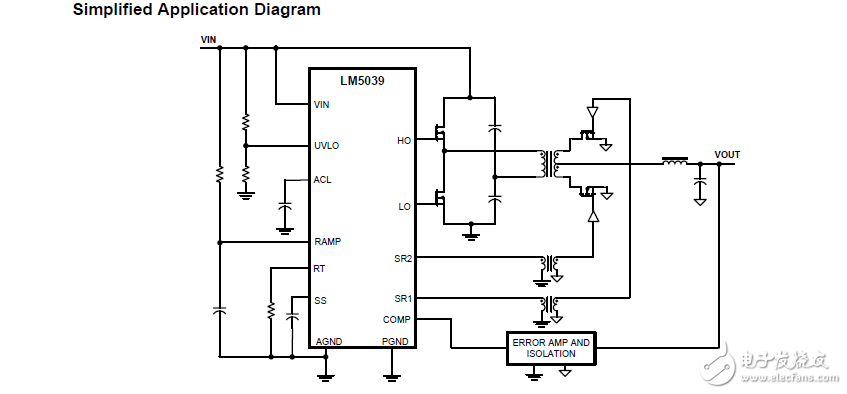

lm5039半橋柵極驅動器/控制器包含所有必要的功能來實現半橋采用線電壓前饋的電壓模式控制的拓撲功率變換器。是一種功能性的lm5039該lm5035b半橋PWM控制器的變種，具有平均電流限制過載時平衡半橋電容分壓器的中心點。浮動高側柵極驅動器是能夠電源電壓上升至105V操作。無論是高側和低側柵極驅動器可2A峰值。一個內部的高電壓啟動穩壓器包括在內，隨著可編程線路欠壓鎖定（UVLO）。振蕩器是一個單一的電阻頻率高達2MHz的編程。振蕩器也可以同步到外部時鐘。電流檢測輸入提供峰值周期和平均電流限制。其他功能包括可調式打嗝模式過載保護，軟啟動，修訂參考，和熱關機。
