Single Frame 功能設計與實現
Single Frame 是一種全新的在副邊完成對原邊輸入電壓檢測的方法。通過該方法可以在副邊直接快速地檢測當前輸入電壓，實現欠壓保護功能，因此無需額外的輸入欠壓保護電路及光耦或數字隔離器。
1.1 Single Frame 功能介紹
在電源系統未正式運行前，UCD3138 芯片會周期性的發出單個或幾個驅動脈沖，使硬開關全橋工作單個或者多個周期。此時，在變壓器副邊中心抽頭處可以產生出電壓，該電壓與輸入電壓成線性關系，因此通過UCD3138 檢測該點電壓并通過軟件計算后可以得到輸入電壓。基于該計算結果，系統可以判斷輸入電壓是否達到開啟點，以決定是否退出欠壓保護并開始正常運行。
實際應用中，為保證全橋原邊側上管（驅動地為浮地）可以順利導通，通常需要連續發送幾個周期的驅動脈沖。在本文涉及的硬開關全橋中，實際發送了2 個驅動脈沖以保證UCD3138 順利檢測到正確的輸入電壓。
1.2 硬件電路設計

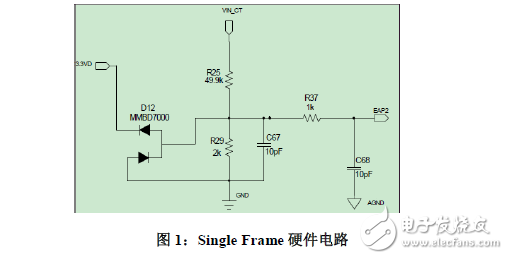

實現Single Frame 功能的硬件電路比較簡單，如下圖1。VIN_CT 網絡連接到變壓器副邊中心抽頭處，然后通過RC 濾波后連接到UCD3138 的EAP2 引腳。該電路的主要功能是實現變壓器中心抽頭處電壓的濾波及縮放。
