本設計介紹了另外一種精餾方法，提供了更簡單的結構和在推挽隔離變壓器更好的利用、半橋和全橋功率階段，通常是在全波整流變壓器的次級側的要求。采用倍流整流器的變換器可實現較低、更好的分布式功耗和較小的磁性元件尺寸。
推挽式、半橋型和橋型拓撲的共同特性是使全波整流的必要性在于它們利用反式二次側的雙極性電壓。

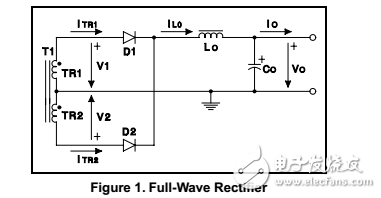

圖1說明了常用電路排布為全波整流。正常運行的次級繞組有中心抽頭的一端連接到參考電位（接地）的電路。該中心開發將次級繞組分成兩在基金這是強耦合的但不完全在一個磁結構。
這個設計筆記假定一個全橋功率變換器采用移相控制方法。因此，隔離變壓器的初級是自由的，這期間已經在次級繞組中的電流分布產生深遠的影響，模式短路。在所有其他方面，推挽式、半橋式和傳統的全橋變換器的操作與下面的描述是相同的。
基于圖1的極性和信號名稱，操作如下：
第一個活躍期當能量轉化從初級到次級側時，在TR1電壓為正。D1正向偏置而出現在TR2的負電壓使D2反向偏置。輸出濾波電感的電流，瞧，被迫流過TR1，TR2沒有電流。續流期間，TR1和TR2的電壓變為零。在理論上輸出電流均勻分布的次級繞組TR1和TR2之間。在實際應用中，由于漏電感與真正的磁結構相關聯，輸出電流不能均勻地共享。TR1還是進行大部分的輸出電感電流，電流慢慢建立TR2取決于價值的泄漏電感和可用的電壓。在接下來的活動間隔，V2是積極的，在這種情況下，TR2和D2進行所有當前羅而D1反向TR1通過他們沒有電流偏置。在下一期的V1和V2是零又與以往的自由輪期輸出電感電流將流在TR2。
