設計工具幫助您為應用程序選擇正確的DC / DC模塊。

　　雖然有許多工具可供選擇DC / DC模塊，但隨著轉換器的復雜性和產品數據庫的規模，任務可能會具有挑戰性。Vicor，例如，聲稱提供超過1億種可能的產品排列從其廣泛的磚電源模塊和冷卻發電降壓穩壓器。

　　為了使設計人員能夠?yàn)樗麄兊南到y(tǒng)選擇最合適的轉換器模塊，Vicor已經準備好一個新的DC / DC選擇工具，除了在線的PowerBench設計中心。也許更重要的是，它帶有一個很棒的特性：模擬器。這意味著工程師可以交互式地模擬DC / DC轉換器在應用程序特定的操作條件和熱環境下的電氣和熱性能，然后再提交選定的產品。目前，模擬器只適用于固定比率轉換器或IBC系列。

　　實際上，該工具允許用戶快速地從供應商的大量產品和構建塊中找到最合適的DC / DC轉換器模塊。所有要做的是輸入必要的功率相關參數，如輸入電壓范圍，輸出電壓范圍，輸出功率為瓦或安培，并指出是否需要隔離。然后系統決定滿足用戶參數的解決方案。然后，設計者可以根據系統需求最重要的標準，如效率、PCB面積、功率密度等，選擇最理想的產品。

　　DC/DC selection tool

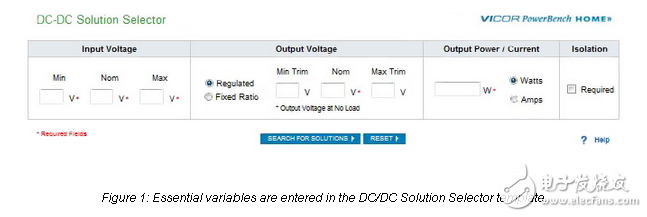

　　The DC/DC selection tool is part of Vicor’s PowerBench design center.1 After you have clicked on this tool on the company website， a DC/DC Solution Selector template appears on your screen （Figure 1）。 Essential variables like input and output voltage requirements and output power/current needed are entered in appropriate boxes in the template. The output voltage section also gives you an option to select regulated or fixed-ratio converters， while the isolation box gives you the option to select isolated DC/DC modules.
