確保TMS320C6000不產生信號除非電源電壓在適當的水平，有必要將一個主管在電源供應。當器件上電，它應該被復位到了3.3V的I / O電源（的DVDD）和2.5 V核心供應（CVDD）達到標稱值。同樣，當電源低于某一閾值（88%）時，設備應保持復位。
為了完成這些任務的一個簡單的方法是設置一個主管各供電電壓，的DVDD和內核電壓。例如，德克薩斯儀器tlc7733和tlc7725電壓監事每個斷言/復位信號（低電平）在上電時，電源電壓達到1 V的信號繼續斷言到DVDD達到其閾值電壓（加上一個額外的延遲期），1此時釋放復位裝置。重申任何信號電壓低于90%復位/（2.93 V為7725 tlc7733和2.25 V）。
除了在DSP復位舉行而沒有完全啟動，該tlc77xx還允許外部產生的信號生成/復位斷言。該信號可能來自另一個驅動復位信號的設備或手動按鍵開關被按下。如果在設計中使用了數字信號和手動復位，則兩個信號應該邏輯地結合（與門），然后連接到第一個主管的/樹脂。所有外部復位信號都要經過主管電路。2。如果在主管電路之后引入外部復位，則可能無法滿足定時延遲要求。

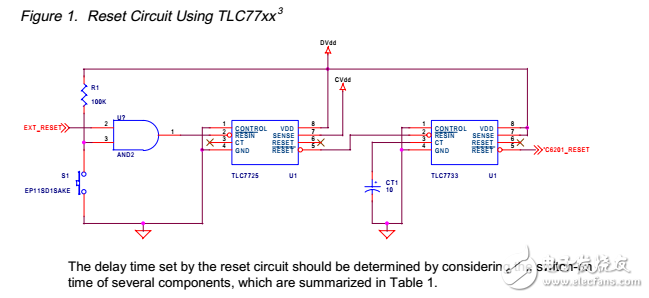

圖1顯示了一個使用主管芯片的C6000采樣電路、電源電壓監測都允許一個手動（按鈕）和外部產生的復位。第二階段的主管應該設定延遲時間，以確保它是恒定的，而不管重置的原因。
