摘要
電流模式控制通常在開關電源中實現，它實際上控制和控制峰值電感電流。這就產生了許多嚴重的問題，包括抗噪聲免疫力差，斜坡補償?shù)男枰约肮逃械牡碗娏鳝h(huán)路增益不能糾正的峰均電流誤差。平均電流模式控制消除了這些問題，可以有效地控制電流以外的電感電流，使更廣泛的拓撲應用范圍。
通用透視峰值電流模式控制問題

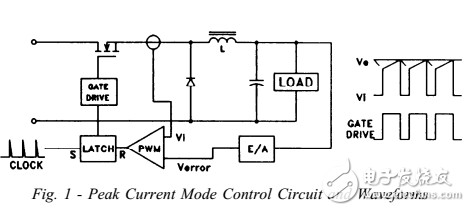

電流模式控制是一個雙環系統，如圖1中的簡單示例所示。開關電源電感在內部電流控制回路中被“隱藏”。這簡化了外電壓控制回路的設計，提高了電源的性能，包括更好的動態特性。這種內環的目標是控制狀態空間平均電感電流，但實際上，瞬時峰值電感電流是控制的基礎。開關電流等于在“通”時的電感電流——通常感應到）如果電感紋波電流小，峰值電感電流控制。
