家庭的uc3871和uc3872諧振燈驅動包含了所有必要的控制電路來實現一個高效的冷陰極熒光燈背光驅動。接地燈的電路拓撲結構，在u-141和u-148詳細討論。這個設計筆記描述如何修改電路以適應最新的浮燈結構。

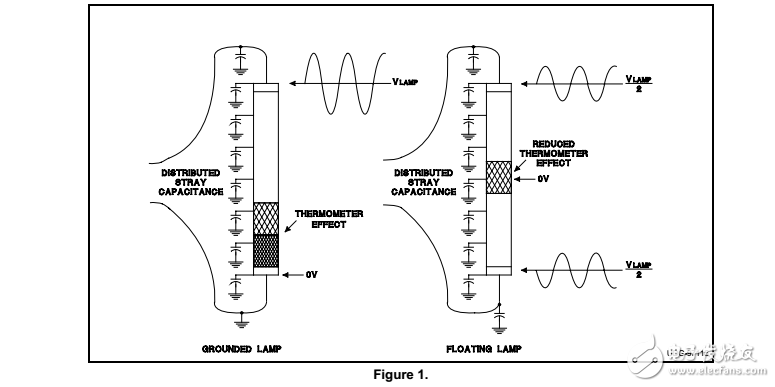

在許多背光系統中，燈和燈線相對于箔反射器和LCD框架的物理間距可以很緊。有緊密的間距，分布電容將形成。高壓電容耦合效應可能導致燈管不均勻照明，效率略有下降。浮動燈拓撲可以減少這些影響。圖1比較接地燈和浮燈的交流電壓梯度。
在接地燈應用中，燈的一端具有高的交流電壓，而燈的另一端連接到電路接地。雖然通過燈的電流是均勻的，但是燈的電壓（相對于接地平面）不是。由此產生的電磁場梯度導致非均勻熒光發光，如圖1所示。在低電流，當燈變暗，非統一性可以是可見的。這就是所謂的“溫度計效應”。浮燈通過削減一半的電壓梯度降低體溫的影響。
