當今汽車中的許多電子系統都需要故障保護和診斷以滿足環境和安全法規的要求。防抱死制動系統（ABS）是一個關鍵的安全領域。ABS設計師面對要求確保系統功能正常，嚴格的操作條件下，檢測到故障，并正確的處理。快速識別和診斷問題的能力也在減少所需的時間和正確的失敗努力的一個重要的考慮因素。
德克薩斯新儀器的功率+控制裝置，適用于ABS控制應用該TPIC46L01 / 02（6）和tpic44l01 / 02（4）。這些功率IC是低端的場效應管驅動器，提供串行和并行接口。每個預驅動器可以控制電源+陣列器件或分立功率場效應管允許系統設計者的靈活性選擇功率輸出級最適合系統的負荷要求。

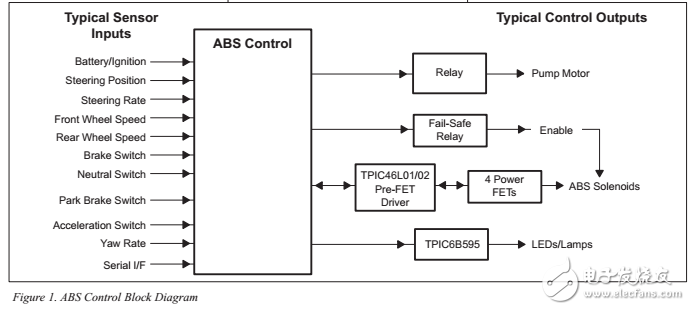

ABS控制框圖如圖1所示。ABS控制系統的一些典型輸入是前后輪速度、轉向速度和位置以及加速開關。這些應用的典型負載泵電機，LED /燈，和ABS電磁閥。泵馬達負責為制動器提供流體壓力。警示燈中使用燈/ LED指示ABS系統的正常功能。針對ABS電磁線圈，該TPIC46L01 / 02 / 02和tpic44l01驅動離散FET這些載荷的柔性控制提供故障保護和隔離。ABS電磁閥的故障安全繼電器開關啟用/禁用如果ABS控制器故障
