UC 3901分離反饋發生器
許多孤立反饋應用要求比光耦合器反饋技術更高的性能。一般來說，這些可以分為兩類；高頻開關（以上250khz）和非常高的電壓隔離的要求（大于5KV）。UC 3901發展到振幅調制高頻載波應用于變壓器代替光耦合器。峰值檢測電路用于重構隔離邊界上的誤差電壓波形。

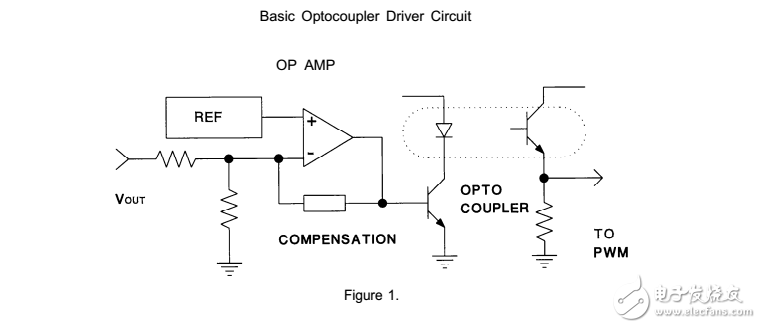

通過禁用內部振蕩器，不發生斬波，輸出作為線性驅動器運行。當放置在一個光耦合器上時，這種配置會產生類似于其他驅動技術的結果——有兩個優點。首先，可以得到電源的閉環啟動，因?yàn)檎`差放大器的兩個輸入都可用。而不是使用軟啟動誤差放大器輸出，非傳統的做法，或參考輸入逐步加大。這種技術防止輸出調整時發生大幅度超調。與現有的方法，該放大器環路補償網絡并非異常偏在啟動過程中引起的輸出漂移。此外，過欠電壓檢測可在uc3901”狀態輸出引腳。此集電極開路輸出可驅動單獨的故障指示光耦以與PWM控制器通信。
