資料介紹
本文設計并實現了一種基于ARMS3C2410微處理器和Linux操作系統的超高頻讀寫器,主要內容有:
(1)分析了射頻識別技術的發展歷程和前景,以嵌入式技術為研究背景,結合軟硬件開發平臺,給出了一種基于ARM和Linux的超高頻讀寫器設計思路,指出了選題研究的目的和意義。

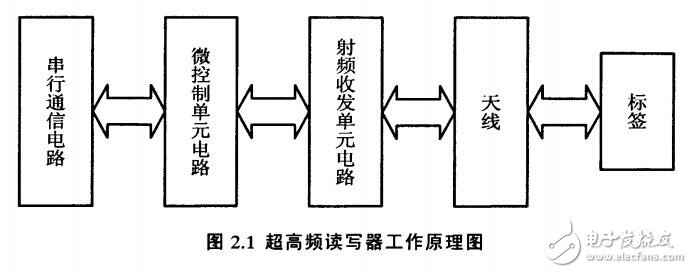

(2)闡述了超高頻讀寫器的原理及其應用,分析了讀寫器和標簽之間進行數據傳輸時所用到的相關技術;在給出超高頻讀寫器主要技術性能指標及功能要求的基礎上給出了基于ARMS3C2410和Linux超高頻讀寫器系統的總體設計,同時對系統構建過程中所用到的軟硬件進行了器件選型。
(3)實現了超高頻讀寫器系統硬件電路的模塊設計,主要包括主控電路模塊、存儲電路模塊、電源模塊、以太網模塊、液晶顯示模塊以及射頻收發模塊;闡述了各模塊的組成原理與實現方法,完成了硬件電路的原理圖繪制及PCB制板。
(4)根據系統的軟件需求,構建了一個進行嵌入式開發所需的軟件平臺。建立了交叉編譯環境以及NFS開發調試環境;移植了系統啟動所需的引導程序 bootloader;實現了嵌入式“nux操作系統內核、文件系統的配置與移植;給出了 “nux系統下典型設備(觸摸屏、網絡接口、LCD)驅動程序的移植方法。
(5)結合實驗測試環境,對超高頻讀寫器輸出功率,讀寫器發送命令以及標簽應答波形進行了測試與分析;對讀寫器的整機性能進行了聯機測試,給出了讀寫器系統的實際運行效果圖,同時對測試結果進行了總結。
