發視頻資料介紹

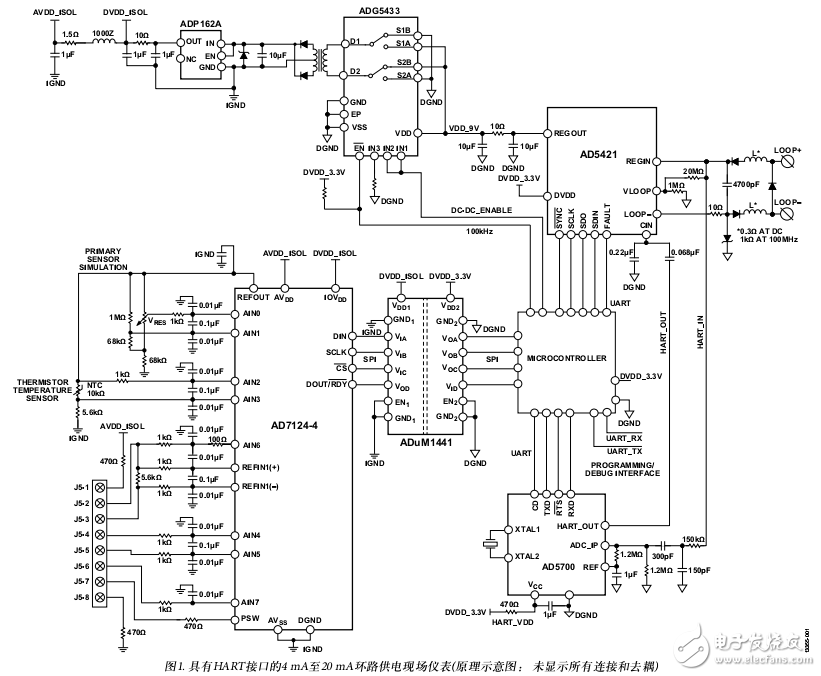

圖1所示電路是一種隔離式智能工業現場儀表，可與許多
類型的模擬傳感器，如溫度傳感器（Pt100、Pt1000、熱電
偶）或橋式壓力傳感器等接口。該儀表通過4 mA至20 mA模
擬輸出和可尋址遠程傳感器高速通道（HART?）接口進行通
信。HART是一種數字雙向通信，可在標準4 mA至20 mA模
擬電流信號之上調制一個1 mA峰峰值頻移鍵控（FSK）信號。
HART接口可實現眾多功能，例如遠程校準、故障查詢和
過程變量傳輸；這些功能在諸如溫度和壓力控制等應用中
是必須的。
該電路采用超低功耗、精密、24位Σ-Δ型模數轉換器（ADC）
AD7124-4，其包括溫度和壓力系統所需的全部特性。該電
路還包括16位4 mA至20 mA環路供電數模轉換器（DAC）
AD5421，業界功耗最低且尺寸最小的HART兼容型IC調制
解調器AD5700，提供超低功耗串行外設接口（SPI）隔離的
ADuM1441，CMOS開關ADG5433，以及位于隔離功率電
路中的低功耗3.3 V穩壓器ADP162。
